Фильтр-регулятор с маслораспылителем и автосливом ФРЛ-Х010А
Выбрать конфигурацию
- Идёт загрузка...
Блок подготовки сжатого воздуха вертикальной компоновки ФРЛ предназначен подготовки сжатого воздуха в пневмоприводах различного назначения:
очистка сжатого воздуха от капельной влаги и твердых частиц, удаление конденсата, автоматическое поддержание величины давления на заданном уровне, подвод смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы
Особенности:
- Конденсат автоматически удаляется через сливной клапан
- Блок в сборе содержит фильтр-влагоотделитель, регулятор давления, маслораспылитель и крепежную консоль
- Модули можно легко менять и дополнять
- Фильтры обеспечивают двойную фильтрацию: центробежную очистку и очистку через сменный пористый фильтроэлемент
- Корпус изготовлен из алюминиевого сплава
- Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия
- Прозрачный стакан из поликарбоната крепится к корпусу байонетным замком
- Фильтрующий элемент изготовлен из пластика или спеченой бронзовой крошки, легко заменяется
- Смазка осуществляется масляным туманом
- В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму
- Манометр в комплекте. При необходимости манометр можно заменить
- Для перехода на другие размеры резьбы используются футорки, например, VTr.581.N
Технические характеристики:
|
Параметр |
Значение |
|
Рабочая среда |
Сжатый воздух |
|
Рабочее давление |
0,05...1 МПа |
|
Максимальное давление |
1,5 МПа |
|
Тонкость очистки |
5 мкм или 25 мкм |
|
Присоединение |
G¼"...G1" |
|
Расход воздуха |
500...4000 л/мин |
|
Рабочая температура |
+5...+60°С |
Модификации:
|
Модель |
Расход воздуха, л/мин |
Присоединение |
Габаритные размеры, мм |
Вес, кг |
|
ФРЛ-2010А-14 |
500 |
G¼" |
92×200×87 |
0,4 |
|
ФРЛ-3010А-14 |
1700 |
G¼" |
118×225×102 |
0,83 |
|
ФРЛ-3010А-38 |
1700 |
G⅜" |
118×225×102 |
0,83 |
|
ФРЛ-4010А-12 |
3000 |
G½" |
154×299×121 |
1,7 |
|
ФРЛ-4010А-34 |
3000 |
G¾" |
164×233×121 |
1,83 |
|
ФРЛ-5010А-34 |
4000 |
G¾" |
195×368×145 |
2,78 |
|
ФРЛ-5010А-1 |
4000 |
G1" |
195×368×145 |
2,78 |
Габаритные размеры:

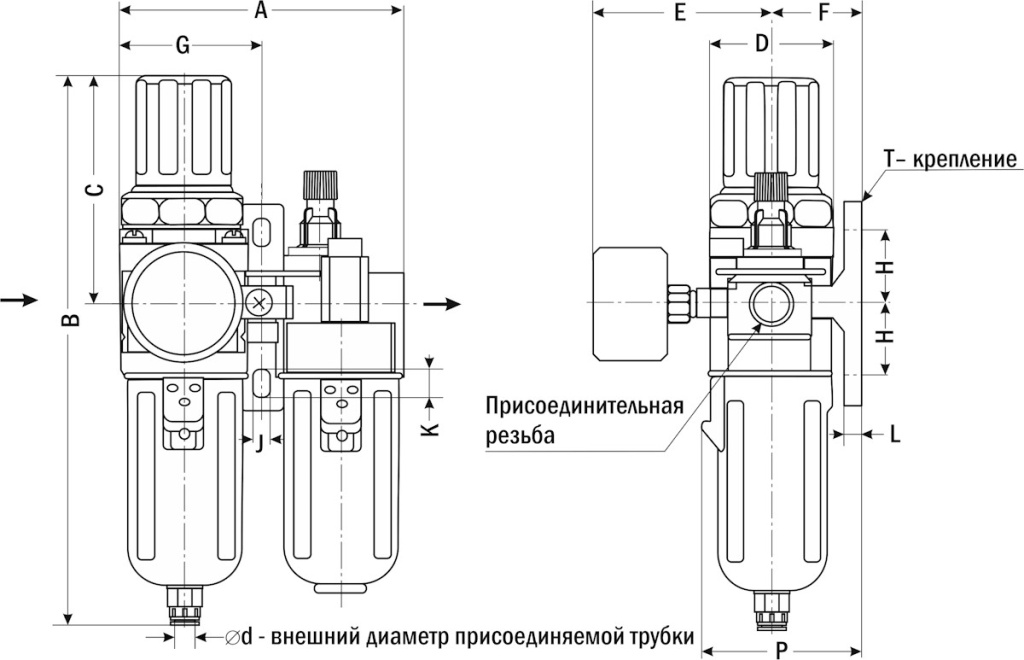

ФРЛ-2010А

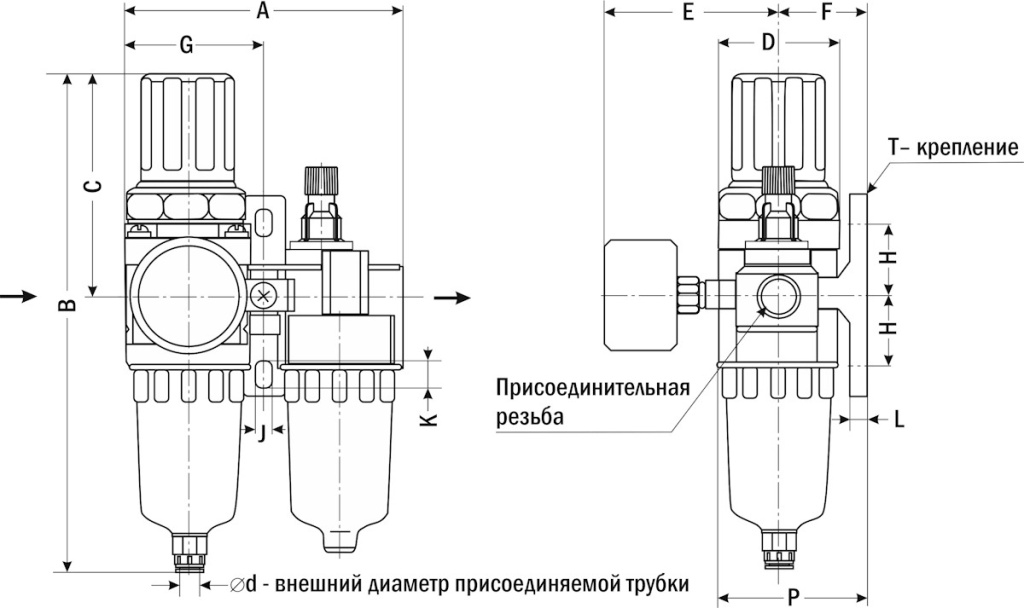

ФРЛ-3010А, ФРЛ-4010А, ФРЛ-5010А
|
Модель |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
Р |
d |
|
ФРЛ-2010А |
92 |
200 |
73 |
40 |
55 |
31 |
46 |
22 |
6 |
9 |
5 |
52 |
8 |
|
ФРЛ-3010А |
118 |
225 |
93 |
53 |
57 |
39 |
58 |
35 |
8 |
11 |
7 |
71 |
8/10 |
|
ФРЛ-4010А-12 |
154 |
299 |
112 |
70 |
65 |
50 |
77 |
40 |
9 |
13 |
7 |
88 |
10 |
|
ФРЛ-4010А-34 |
164 |
233 |
114 |
70 |
67 |
50 |
82 |
40 |
9 |
13 |
8 |
93 |
10 |
|
ФРЛ-5010А |
195 |
368 |
116 |
90 |
70 |
70 |
98 |
50 |
14 |
18 |
11 |
121 |
8/10 |
