МВ110-хТД модули аналогового ввода сигналов тензодатчиков

Артикул:МВ110-224.1ТД
Товар дня Успей купить

Цена:
от 13 920 руб.
13 920 руб.
экономия0 руб.
Доставка
  • Идёт загрузка...
Описание

Модули предназначены для измерения сигналов мостовых тензометрических датчиков, преобразования данных измерений в значение физической величины и передачи результатов измерения в сеть RS-485.

Коммуникационные возможности

Интерфейс

RS-485

Поддерживаемые протоколы

Modbus RTU

Modbus ASCII

ОВЕН

DCON

Скорость обмена по RS-485

2400…115200 бит/с

Особенности

  • Автоматическое определение протокола
  • Съемные клеммники с невыпадающими винтами
  • Универсальное питание (=24 В или ~230 В)
  • Обновление встроенного программного обеспечения по RS-485
  • Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)

Конфигурирование

Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Характеристики
Особенности:

Модификация

МВ110-224.1ТД

МВ110-224.4ТД

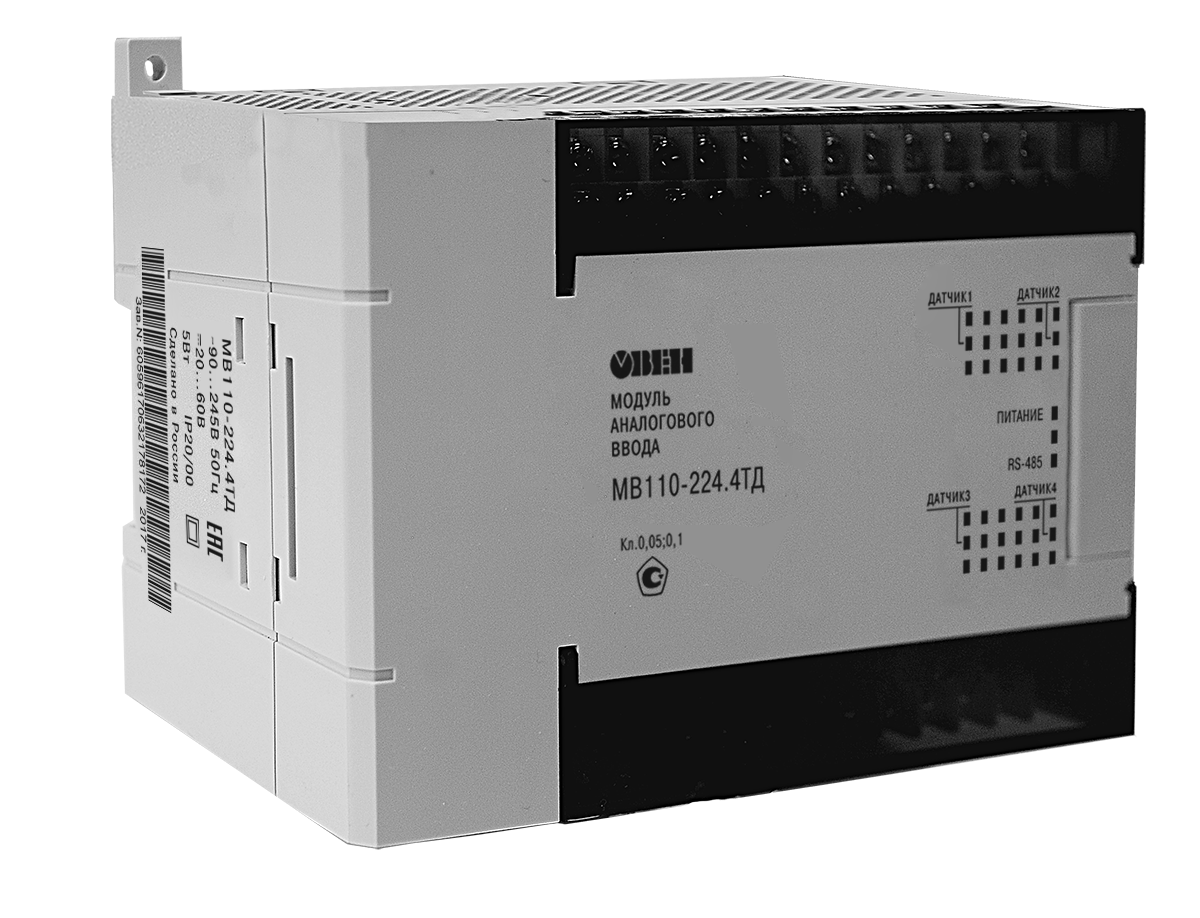

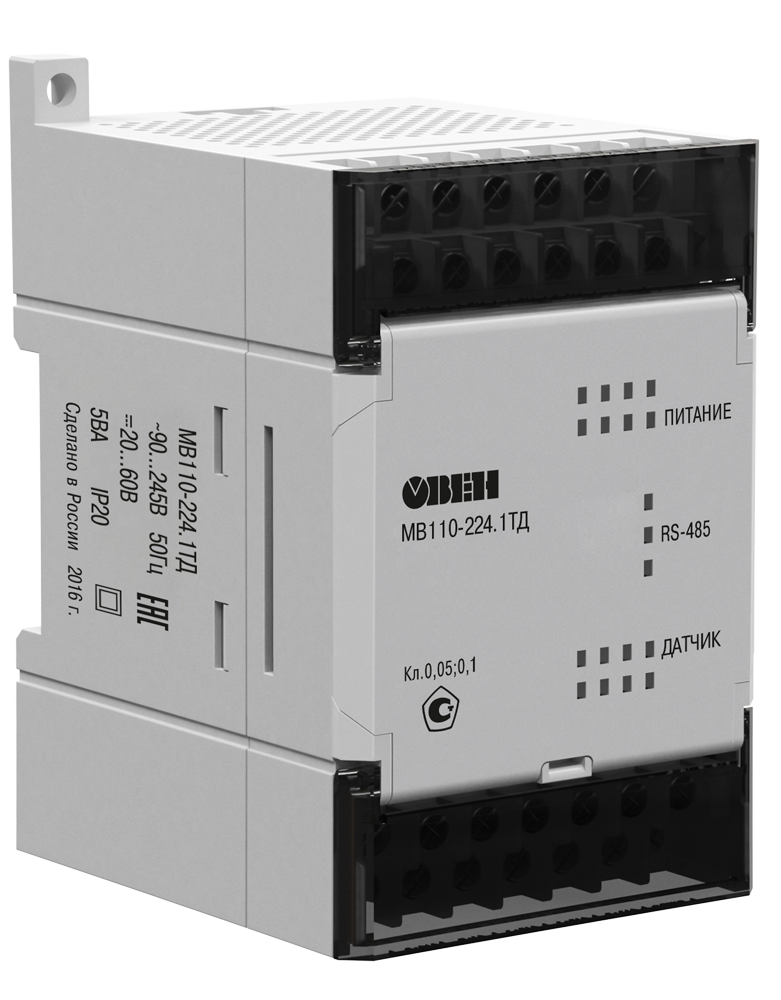

Модуль ввода сигналов тензодатчиков МВ110-224.1ТД Модуль ввода сигналов тензодатчиков МВ110-224.4ТД

Входы

Количество входов

1 AI

4 AI

Типы поддерживаемых сигналов

тензометрический датчик мостового типа

Характеристики аналоговых входов (AI)

Предел основной приведенной погрешности

±0,05 %

Разрядность АЦП

24 бита

Схема подключения мостового тензодатчика

четырех- или шестипроводная

Сопротивление тензодатчика

87…1000 Ом

Максимальная нагрузка (нескольких параллельно подключенных тензодатчиков) на один канал

не менее 87 Ом (4 датчика сопротивлением 350 Ом)

Номинальное напряжение питания (возбуждения) тензодатчика от встроенного источника постоянного тока

2,5 В ±5 %

Время обновления данных измерений в канале

в режиме с возбуждением датчика постоянным напряжением

включен 1 измерительный канал

от 2,1 мс

от 90 мс

включены 2 измерительных канала

от 55 мс

включены 3 измерительных канала

от 80 мс

включены 4 измерительных канала

от 110 мс

в режиме с возбуждением датчика знакопеременным напряжением

включен 1 измерительный канал

от 110 мс

от 330 мс

включены 2 измерительных канала

от 152 мс

включены 3 измерительных канала

от 230 мс

включены 4 измерительных канала

от 310 мс

Время установления рабочего режима (предварительный прогрев)

не более 20 мин

Питание

Тип питания

универсальное ~230 В/=24 В

Напряжение питания

переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц

или

постоянное: =18…30 В (номинальное =24 В)

Потребляемая мощность

не более 5 ВА

Конструктивное исполнение

Габаритные размеры

(63×110×75) ±1 мм

(140×114×75) ±1 мм

Степень защиты

IP20

Монтаж

на DIN-рейку / на стену

Условия эксплуатации

Температура окружающего воздуха

-10…+55 °С

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %

Комплектность

Модуль

1 шт.

Паспорт / Гарантийный талон

1 экз.

Краткое руководство по эксплуатации

1 экз.
