Клапан трехходовой 3/2 AR-YCG31

Артикул:

Описание Характеристики Документация

Товар дня Успей купить

Цена:

по запросу

экономия

Выбрать конфигурацию

Модель катушки: ASEx543 S91H ASE11H ASEx543

Питание, В: =24 В ~220 В ~24 В =24 В =12 В

Присоединение: 1/4"+ наруж. 1/8" 1/8"+ наруж. 1/8" 1/4"+ наруж. 1/8"

Срок поставки: Уточнять у инженеров Уточнять у инженеров

Если не нашли свою модификацию, обратитесь к инженеру!

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших инженеров!

Клапан соленоидный трехходовой 3/2-U3 универсальный прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −10...+120°С
Рабочее давление: 0…1 MПa
Диаметр условного прохода: 1,6...4 мм
Материал корпуса: латунь
Материал уплотнения: VITON
Присоединение: внутр. ⅛" + наруж. ⅛" или внутр. ¼" + наруж. ⅛"

Подробнее

Доставка

Идёт загрузка...

Описание

Клапан соленоидный трехходовой 3/2-U3 универсальный прямого действия с поршнем AR-YCG31 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Клапан имеет универсальную конструкцию
Срабатывание при нулевом давлении
Пониженное энергопотребление
Компактный размер

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

Принцип действия и область применения:
Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. Трехходовой клапан AR-YCG31 3/2-U3 имеет универсальную конструкцию и в зависимости от схемы подключения портов может работать как переключающий или нормально открытый. В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.

Характеристики

Бренд: ARCOM Характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла
Материалы	Корпуса: латунь Уплотнения: VITON
Температура рабочей среды	−10...+120°С
Рабочее давление	0...1 МПа
Диаметр условного прохода	1,6 мм, 2,5 мм, 3 мм, 4 мм
Присоединение	Резьбовое G¼" + наруж. G⅛"
Питание	~380 В,~220 В, ~110 В, ~36 В, ~24 В =24 В, =12 В, =6 В

Катушка	Мощность	AC					DC
Катушка	Мощность	~380 В	~220 В	~110 В	~36 В	~24 В	=24 В	=12 В	=6 В
S91H IP65	10 ВА	V			V
	20 ВА		V	V		V
	14 Вт						V	V	V
ASEx543* IP54	23 ВА		V	V		V
ASEx543* IP54	13 Вт						V	V
ASE11H** IP65	4,5 ВА		V	V		V
ASE11H** IP65	8 Вт						V	V

* Взрывозащищенная катушка
** Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax (AC) , МПа	Pmax (DC), МПа	Вес, г
AR-YCG31161 3/2-U3 GBV	1,6	0,21	внутр. ⅛" + наруж. ⅛"	0,0	1,0	0,8	360
AR-YCG31251 3/2-U3 GBV	2,5	0,21			0,8	0,6
AR-YCG31301 3/2-U3 GBV	3,0	0,29			0,5	0,4
AR-YCG31162 3/2-U3 GBV	1,6	0,21	внутр. ¼"" + наруж. ⅛"		1,0	0,8
AR-YCG31252 3/2-U3 GBV	2,5	0,21			0,8	0,6
AR-YCG31302 3/2-U3 GBV	3,0	0,29			0,5	0,4
AR-YCG31402 3/2-U3 GBV	4,0	0,43			0,5	0,4

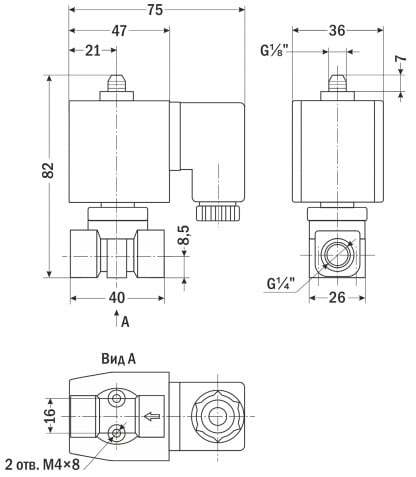

Габаритные размеры

Версия: 2025-12-10-СДГ

Руководство по эксплуатации.pdf

(pdf, 674.1 КБ)

Клапан трехходовой 3/2 AR-YCG31, 1,6, 1/4"+ наруж. 1/8", ASEx543, =24В

Артикул: O38697

Цена:

Клапан трехходовой 3/2 AR-YCG31, 1,6, 1/4"+ наруж. 1/8", S91H, ~220

Артикул: O38613

Цена:

4 945 руб.

Клапан трехходовой 3/2 AR-YCG31, 1,6, 1/8"+ наруж. 1/8", S91H, ~220

Артикул: O38610

Цена:

4 945 руб.

Клапан трехходовой 3/2 AR-YCG31, 1,6, 1/4"+ наруж. 1/8", S91H, =12В

Артикул: O38704

Цена:

5 045 руб.

Клапан трехходовой 3/2 AR-YCG31, 1,6, 1/8"+ наруж. 1/8", S91H, =12В

Артикул: O38701

Цена:

5 045 руб.

Клапан трехходовой 3/2 AR-YCG31, 1,6, 1/4"+ наруж. 1/8", S91H, =24В

Артикул: O38683

Цена:

5 045 руб.

Клапан трехходовой 3/2 AR-YCG31, 1,6, 1/8"+ наруж. 1/8", S91H, =24В

Артикул: O38680

Цена:

5 045 руб.

Клапан трехходовой 3/2 AR-YCG31, 1,6, 1/4"+ наруж. 1/8", S91H, ~24

Артикул: O38662

Цена:

5 045 руб.

Клапан трехходовой 3/2 AR-YCG31, 1,6, 1/8"+ наруж. 1/8", S91H, ~24

Артикул: O38659

Цена:

5 045 руб.

Клапан трехходовой 3/2 AR-YCG31, 1,6, 1/4"+ наруж. 1/8", ASE11H, ~220

Артикул: O38620

Цена:

6 604 руб.

Клапан трехходовой 3/2 AR-YCG31, 1,6, 1/8"+ наруж. 1/8", ASE11H, ~220

Артикул: O38617

Цена:

6 604 руб.

Клапан трехходовой 3/2 AR-YCG31, 1,6, 1/8"+ наруж. 1/8", ASE11H, =12В

Артикул: O38708

Цена:

6 704 руб.

Клапан трехходовой 3/2 AR-YCG31, 1,6, 1/4"+ наруж. 1/8", ASE11H, =24В

Артикул: O38690

Цена:

6 704 руб.

Клапан трехходовой 3/2 AR-YCG31, 1,6, 1/8"+ наруж. 1/8", ASE11H, =24В

Артикул: O38687

Цена:

6 704 руб.

Клапан трехходовой 3/2 AR-YCG31, 1,6, 1/4"+ наруж. 1/8", ASE11H, ~24

Артикул: O38669

Цена:

6 704 руб.

Клапан трехходовой 3/2 AR-YCG31, 1,6, 1/8"+ наруж. 1/8", ASE11H, ~24

Артикул: O38666

Цена:

6 704 руб.

Клапан трехходовой 3/2 AR-YCG31, 1,6, 1/4"+ наруж. 1/8", ASEx543, ~220

Артикул: O38627

Цена:

11 361 руб.

Клапан трехходовой 3/2 AR-YCG31, 1,6, 1/8"+ наруж. 1/8", ASEx543, ~220

Артикул: O38624

Цена:

11 361 руб.

Клапан трехходовой 3/2 AR-YCG31, 1,6, 1/8"+ наруж. 1/8", ASEx543, =24В

Артикул: O38694

Цена:

11 461 руб.

Клапан трехходовой 3/2 AR-YCG31, 1,6, 1/4"+ наруж. 1/8", ASEx543, ~24

Артикул: O38676

Цена:

11 461 руб.
