Клапан нормально закрытый AR-2W41 GSV
Товар дня
Успей купить
Цена:
От 4 076 руб.
4 076 руб.
экономия
0 руб.
Выбрать конфигурацию
Доставка
- Идёт загрузка...
Описание
Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2W41 GSV предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Особенности:
- Срабатывание при нулевом давлении
- Высокая частота срабатывания
- В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму, ориентируясь на ду клапана
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Характеристики
Бренд:
ARCOM
Характеристики:
*Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
**Взрывозащищенная катушка.
Модификации:
Расшифровка обозначения на примере клапана AR-2W41-15-1/2-XYZ:
AR-2W41 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.
Версия: 2025-10-29-СДГ
|
Параметр |
Значение |
|
| Рабочая среда | Вода, горячая вода, воздух, масла, инертные газы, спирт | |
| Материал | Корпуса |
Нержавеющая сталь |
| Уплотнения |
VITON |
|
| Температура рабочей среды |
−10…+120°С |
|
| Рабочее давление | 0...1,1 МПа (для воздуха и инертных газов), 0...0,8 МПа (для остальных сред) | |
| Диаметр условного прохода | 15…50 мм | |
| Присоединение | Резьбовое G½"...G2" | |
| Питание |
~380 В, ~220 В, ~110 В, ~36 В, ~24 В, =24 В, =12 В, =6 В |
|
|
Ду, мм |
Катушка |
Мощность |
AC |
DC |
|||||||
| ~380 В |
~220 В |
~110 В | ~36 В | ~24 В | =110 В | =24 В |
=12 В |
=6 В | |||
|
15...25 |
S91H IP54 |
10 ВА |
V |
|
|
V |
|
|
|
|
|
|
20 ВА |
|
V |
V |
|
V |
|
|
|
|
||
|
14 Вт |
|
|
|
|
|
|
V |
V |
V |
||
|
ASE11H* IP65 |
4,5 ВА |
|
V |
|
|
|
|
|
|
|
|
|
8 Вт |
|
|
|
|
|
|
V |
V |
|
||
|
ASEx543** IP65 |
23 ВА |
|
V |
V |
|
|
|
|
|
|
|
|
13 Вт |
|
|
|
|
|
|
V |
V |
|
||
|
40...50 |
AS71H IP54 |
17 ВА |
|
V |
V |
|
V |
|
|
|
|
|
23 Вт |
|
|
|
|
|
V |
V |
V |
|
||
**Взрывозащищенная катушка.
Модификации:
| Модель | Ду, мм |
Kv, м³/ч |
Присоединение | Pmin, МПа | Pmax, МПа |
Вес, г |
|
AR-2W41-15-1/2-GSV |
15 |
3,8 |
½" |
0,0 |
1,1 |
600 |
| AR-2W41-20-3/4-GSV |
20 |
8 | ¾" |
610 |
||
|
AR-2W41-25-1-GSV |
25 |
10 |
1" |
830 |
||
| AR-2W41-40-1.1/2-GSV | 40 | 25 | 1½" | 2020 | ||
| AR-2W41-50-2-GSV | 50 | 41 | 2" | 3100 |
AR-2W41 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.
|
Габаритные размеры |
|

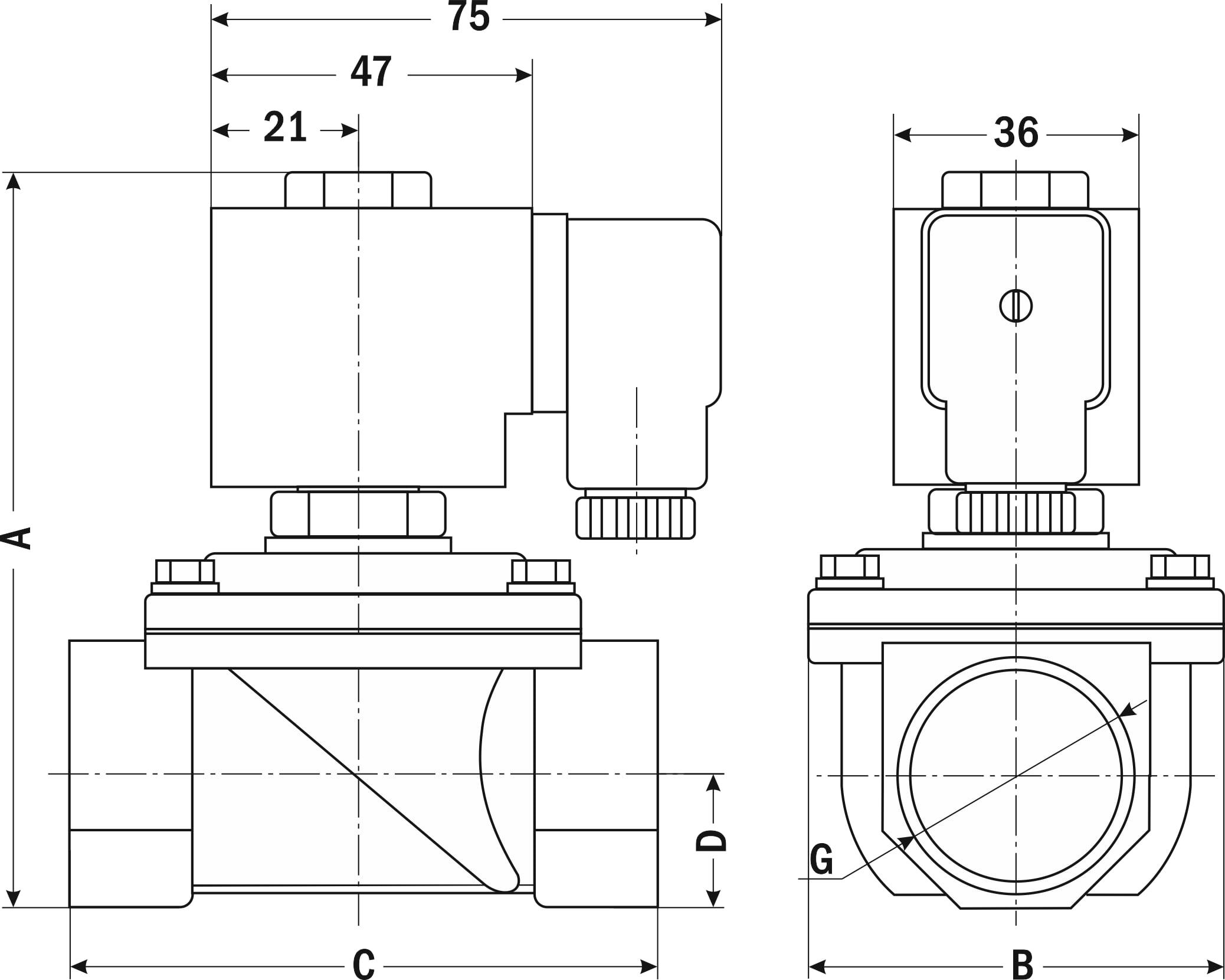

| AR-2W41-15...25 |
%202024-04-26%20VRD.png)
|

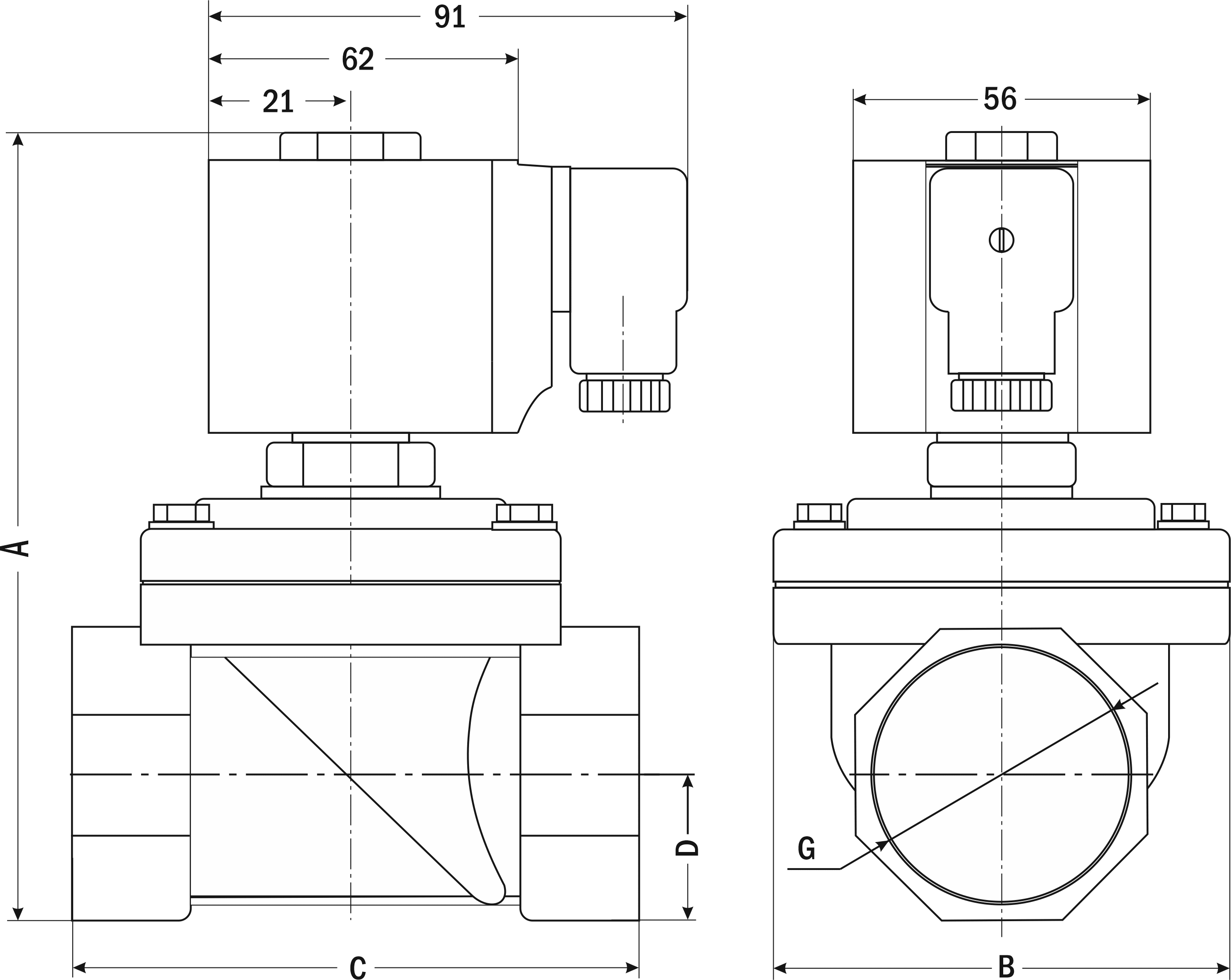

| AR-2W41-40...50 |
|
Размер, мм |
AR-2W41-15 |
AR-2W41-20 |
AR-2W41-25 |
AR-2W41-40 |
AR-2W41-50 |
|
A |
93 |
100 |
108 |
143 |
163 |
|
B |
50 |
51 |
61 |
86 |
100 |
|
C |
66,5 |
66 |
86 |
110 |
138 |
|
D |
14 |
16 |
20 |
29 |
36 |
|
G |
½" | ¾" | 1" | 1½" | 2" |
Версия: 2025-10-29-СДГ
Клапан нормально закрытый AR-2W41 GSV, 15, S91H, ~220
Артикул:
O38252
Цена:
4 076 руб.
Клапан нормально закрытый AR-2W41 GSV, 20, S91H, ~220
Артикул:
O38253
Цена:
4 290 руб.
Клапан нормально закрытый AR-2W41 GSV, 15, ASE11H, ~220
Артикул:
O38255
Цена:
5 735 руб.
Клапан нормально закрытый AR-2W41 GSV, 20, ASE11H, ~220
Артикул:
O38256
Цена:
5 949 руб.
Клапан нормально закрытый AR-2W41 GSV, 25, S91H, ~220
Артикул:
O38254
Цена:
6 435 руб.
Клапан нормально закрытый AR-2W41 GSV, 25, ASE11H, ~220
Артикул:
O38257
Цена:
8 094 руб.
Клапан нормально закрытый AR-2W41 GSV, 15, ASEx543, ~220
Артикул:
O38258
Цена:
10 492 руб.
Клапан нормально закрытый AR-2W41 GSV, 20, ASEx543, ~220
Артикул:
O38259
Цена:
10 706 руб.
Клапан нормально закрытый AR-2W41 GSV, 40, AS71H, ~220
Артикул:
O38261
Цена:
12 441 руб.
Клапан нормально закрытый AR-2W41 GSV, 25, ASEx543, ~220
Артикул:
O38260
Цена:
12 851 руб.
Клапан нормально закрытый AR-2W41 GSV, 50, AS71H, ~220
Артикул:
O38262
Цена:
19 305 руб.
