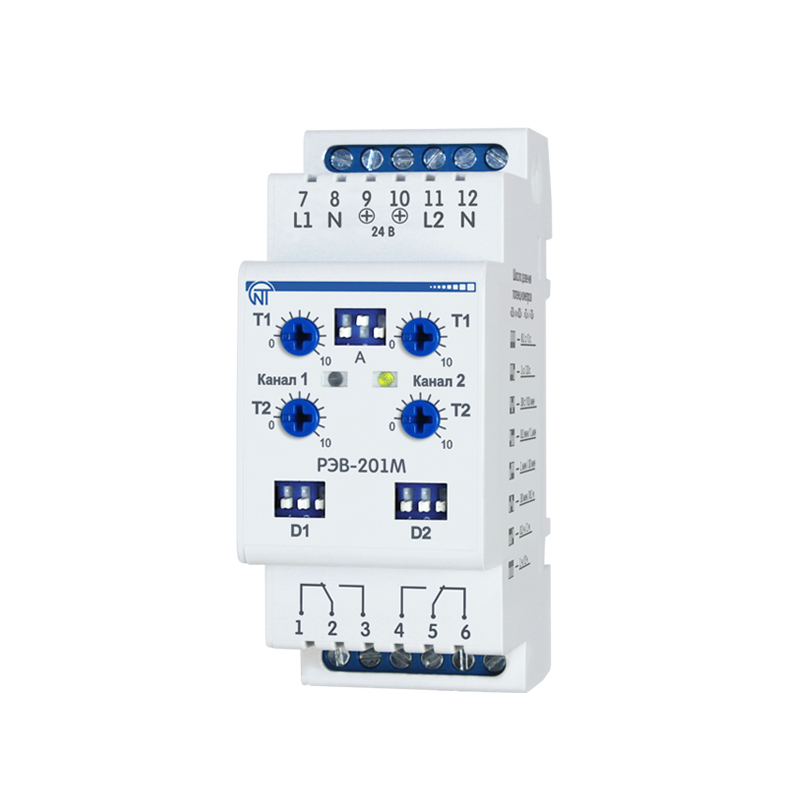

Многофункциональное реле времени РЭВ-201М

Реле времени электронное двухканальное с задержкой на включение и отключение РЭВ-201М предназначено для коммутации электрических цепей переменного тока 220В/50 Гц и постоянного тока 24-100В с регулируемой задержкой времени включения от 0 до 36000 с.

Реле содержит два канала и может работать по одному из четырех алгоритмов работы, задаваемым пользователем:

• реле с задержкой на включение;
• реле импульсное;
• реле периодическое (циклическое)
• реле управления.

Алгоритм задается положением переключателей А.

Соответствующая схемы подключения устройства позволяет реализовать:

• независимую работу каналов (выдержка времени отсчитывается с момента подачи питания на конкретный канал);
• параллельную работу каналов (питание на оба канала подается одновременно).

Регулировка временных интервалов производится парой потенциометров и блоком переключателей пределов для каждого из каналов отдельно.

На лицевой панели для каждого канала установлен двухцветный светодиод со следующим алгоритмом:

• зеленое свечение – на канале присутствует напряжение;
• красное свечение - реле нагрузки включено.

Каждый канал на выходе имеет по одному размыкающему и одному замыкающему контакту.

Цепь питания реле гальванически развязана с выходными цепями.
