ДТСхх5Д.И термосопротивления с выходным сигналом 4…20 мА EXD

Артикул:ДТС145Д-РТ100.0,5.100.МГ.И.ЕХD-Т6 [12]
Товар дня Успей купить

Цена:
от 16 200 руб.
16 200 руб.
экономия0 руб.
Доставка
  • Идёт загрузка...
Описание

ВЫБРАТЬ И ЗАКАЗАТЬ

Термопреобразователи ДТСхх5Д.И предназначены для непрерывного измерения температуры жидкостей, пара, газа на объектах и преобразования полученных значений в унифицированный токовый выходной сигнал 4…20 мА.

Датчики имеют взрывозащищенное исполнение (сертификат соответствия №ТС RU C-RU.ГБ08.В.01767 на термометры сопротивления).

Особенности термосопротивлений с токовым выходом 4…20 мА во взрывозащищенном исполнении EXD

  • Тип выхода: аналоговый, многопредельный
  • Диапазон измеряемых температур: –50…+500 °С
  • НСХ: Pt100
  • Выходной сигнал: 4…20 мА, HART (только для РТ100)
  • Класс точности: ±0,25 %; ±0,5 %
  • Межповерочный интервал — 2 года
  • Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.

Конструктивные исполнения

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L*, мм

Термопреобразователи ДТСхх5Д.И модель 015

015

D = 8 мм

сталь 12Х18Н10Т





60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

025

D = 10 мм

Термопреобразователи ДТСхх5Д.И модель 035

Подвижный штуцер

035

D = 8 мм,

M = 20 × 1,5 мм**,

S = 22 мм

045

D = 10 мм,

M = 20 × 1,5 мм**,

S = 22 мм

145

D = 6 мм,

M = 20 × 1,5 мм**,

S = 22 мм

Термопреобразователи ДТСхх5Д.И модель 055

Подвижный штуцер

055

D = 10 мм,

M = 20 × 1,5 мм**,

S = 22 мм

80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000, 1250,

1600, 2000

Термопреобразователи ДТСхх5Д.И модель 065

065

D = 8 мм,

M = 20 × 1,5 мм**,

S = 27 мм

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

075

D = 10 мм,

M = 20 × 1,5 мм**,

S = 27 мм

085

D = 10 мм,

M = 27 × 2 мм**,

S = 32 мм

Термопреобразователи ДТСхх5Д.И модель 095

Подвижный штуцер

095

D = 10 мм,

M = 20 × 1,5 мм**,

S = 22 мм

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

Термопреобразователи ДТСхх5Д.И модель 105

105

D = 8 мм,

M = 20 × 1,5 мм**,

S = 27 мм

* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.

Конструктивное исполнение коммутационных головок для ДТСхх5Д.И термосопротивления с выходным сигналом 4…20 мА EXD

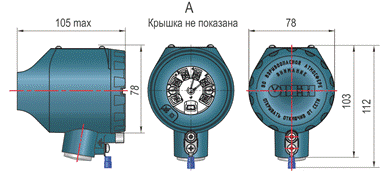

ДТСхх5Д.И головка под EХD, металлическая

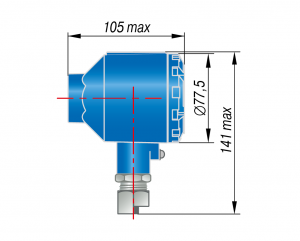

ДТСхх5.И головка под EХD, металлическая
Кабельный ввод М20×1,5
Диаметр подключаемого кабеля от 6 до 8 мм

Взрывозащищенность датчика

Обеспечение взрывозащищенности датчика достигается путем размещения его электрических частей во взрывонепроницаемую оболочку (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011), имеющую высокую степень механической прочности, и помещения электрических частей датчика (первичный преобразователь с выводными проводами) в оболочку с видом защиты «специальный» (по ГОСТ 22782.3). Это исключает передачу взрыва внутри датчика в окружающую взрывоопасную среду.

Взрывонепроницаемость оболочки датчика обеспечивается исполнением деталей и их соединением с соблюдением параметров взрывозащиты по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011. Взрывонепроницаемость соответствует виду «взрывонепроницаемая оболочка («d»)».

Взрывозащищенность ввода кабеля при использовании кабельного ввода предприятия-изготовителя обеспечивается путем его уплотнения эластичной резиновой втулкой.

Крышка корпуса датчика предохранена от самоотвинчивания с помощью специального фиксатора, кабельный ввод и защитная арматура – с помощью клея.

Датчик обеспечивает герметичность корпуса при избыточном давлении 1,0 МПа (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011).

В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С.

Характеристики
Особенности:

Наименование

Значение

ДТх-И.EXD

ДТх-И.EXD-H

Питание

Номинальное значение напряжения питания (постоянного тока), В

24

Диапазон допустимых напряжений питания (постоянного тока), В

8…35

8…30

Максимальная мощность потребления, Вт

0,8

Защита от обратной полярности напряжения питания

есть

Выходной сигнал

Диапазон выходного тока, мА

4…20

Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента), мА

23

Вид зависимости «ток от температуры»

линейная

Диапазон преобразования температур

определяется при заказе

Диапазон допустимых сопротивлений нагрузки, Ом *

0…1170

250…956

Время установления рабочего режима после включения напряжения питания, сек, не более

30

Интерфейс HART

нет

есть

Конструкция

Взрывозащита корпуса датчика

1Ex d llC T6 Gb X

Способ контакта с измеряемой средой

погружаемый

Степень защиты корпуса датчика (по ГОСТ 14254)

IP65

Условия эксплуатации
Температура окружающего воздуха -40…+ 80 °С

Надежность

Средняя наработка на отказ, ч, не менее

15 000

Средний срок службы

не менее 10 лет

* – Номинальное сопротивление нагрузки, включающее сопротивление соединительных проводов, определяется по формуле: RН (Ом) = (Uпит - 8) В / 0,023 А, где Uпит – напряжение питания, В.
Для датчиков с протоколом HART сопротивление нагрузки должно быть не менее 250 Ом.
