ДТПХхх5 термопары проволочные с коммутационной головкой

ВЫБРАТЬ И ЗАКАЗАТЬ

Предназначены для температурных измерений твердых, жидких и газообразных сред. Позволяют проводить измерения достаточно высоких температур – до 900 °С. Присоединение термопар хх5 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).

Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:

• ТХА (К) – для ДТПК
• ТХК (L) – для ДТПL

Показатели надежности термоэлектрических преобразователей ДТПХхх5 при соблюдении условий эксплуатации в диапазоне температур от -40 до +600 °С для ДТПL (ХК) и от -40 до +800 °С для ДТПК (ХА) (до +900 °С в зависимости от материала арматуры):

• вероятность безотказной работы – не менее 0,95 за 16 000 час;
• средний срок службы – не менее 4 лет;
• гарантийный срок эксплуатации – 2 года.

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

• 200 °С – для клеммных головок из алюминиевого сплава;
• 120 °С – для головок из полиамида.

Для монтажа датчиков ДТПХхх5 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

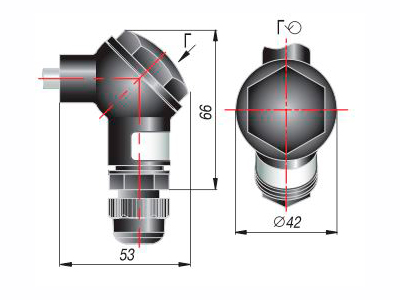

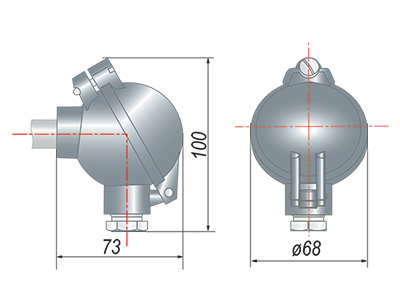

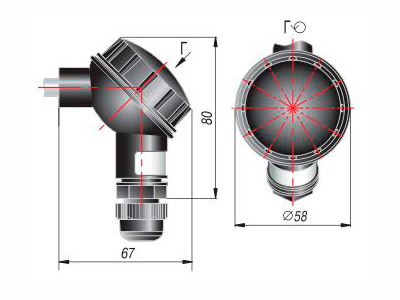

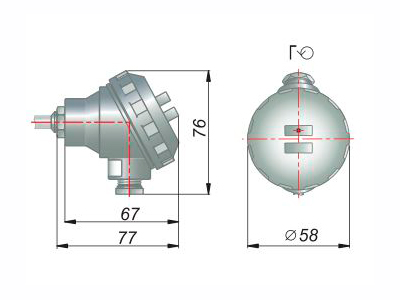

Конструктивное исполнение коммутационной головки для ДТП

Конструктивные исполнения датчиков

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части L, мм
	015	D=8 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	025	D=10 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С)
Подвижный штуцер	035	D=8 мм, M=20×1,5 мм**, S=22 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)
	045	D=10 мм, M=20×1,5 мм**, S=22 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 С) ДТПК сталь 10Х23Н18 (-40…+900 °С)
Подвижный штуцер	055	D=10 мм, M=20×1,5 мм**, S=22 мм	ДТПL сталь 12Х18Н10Т  (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)	80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	065	D=8 мм, M=20×1,5 мм**, S=27 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	075	D=10 мм, M=20×1,5 мм**, S=27 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С)
	085	D=10 мм, M=27×2 мм**, S=32 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С)
Подвижный штуцер	095	D=10 мм, M=20×1,5 мм**, S=22 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)
	105	D=8 мм, M=20×1,5 мм**, S=27 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)
Подвижный штуцер	185	D=10 мм, M=22×1,5 мм**, S=27 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С), диаметр 10 мм	60, 80, 100, 120, 160, 180 ,200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	195	D=10 мм, M=27×2 мм**, S=27 мм
Подвижный штуцер	205	D=10 мм, M=22×1,5 мм**, S=27 мм, R=9,5 мм
	215	D=10 мм, M=27×2 мм**, S=32 мм, R=12 мм
Подвижный штуцер	265	D=6 мм, M=22×1,5 мм**, S=27 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000

** По спецзаказу возможно изготовление датчика с другой резьбой.

Примечания:

1. Исполнение с двумя чувствительными элементами возможно для моделей:

• с диаметром защитной арматуры 8 мм, пластмассовой коммутационной головкой и длиной монтажной части от 60 до 200 мм;

• с диаметром защитной арматуры 8 мм и металлической коммутационной головкой;

• с диаметром защитной арматуры 20 мм.

2. Исполнение с термоэлектродами диаметром 1,2 мм и металлической коммутационной головкой возможно только для моделей с диаметром монтажной части 10 мм: 025, 045, 075, 185, 195, 205 и 215.
   С пластиковой головкой и термоэлектродами 1,2 мм изготавливаются модели с диаметром арматуры 8 мм и 10 мм.

Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.
