Датчики температуры для измерения температуры воздуха

Артикул:ДТС125Л-50М.В3.120
Товар дня Успей купить

Цена:
от 1 100.40 руб.
1 100.40 руб.
экономия0 руб.
Доставка
  • Идёт загрузка...
Описание

Предназначены для измерения температуры окружающего воздуха в автоматизированных системах вентиляции, отопления и кондиционировании воздуха. Конструкция коммутационной головки преобразователя позволяет устанавливать его на стене или другой поверхности при помощи шурупов, винтов или иных средств крепления.

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

  • ТСМ 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
  • ТСП 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
  • ТСП PT100, PT500, PT1000 (W100 = 1,385, α = 0,00385 °С-1)

Варианты исполнения ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Конструкция модели ДТС125Л и ДТС125М.И, ДТС125М.RS имеет степень защиты от пыли и влаги IP65, дополнительно можно приобрести экран для защиты от солнечных лучей под разную длину монтажной части.

Конструкция модели ДТС3005 имеет степень защиты от пыли и влаги IP54.

Вид климатического исполнения ДТС125М и ДТС125М.RS: УХЛ 3.1 по ГОСТ 15150, группа исполнения С4 и Р2 по ГОСТ Р 52931, но для работы при значениях температуры окружающего воздуха от -40 до +85 °С.

Вид климатического исполнения ДТС125Л, ДТС3005: УХЛ 2.1 по ГОСТ 15150, группа исполнения Д3 и Р1 по ГОСТ Р 52931:

  • ДТС125Л для работы при значениях температуры окружающего воздуха от -60 до +85 °С.
  • ДТС3005 для работы при значениях температуры окружающего воздуха от -40 до +85 °С

 ДТС125М.И – это датчики со встроенным нормирующим преобразователем в унифицированный выходной сигнал постоянного тока 4…20 мА.

ДТС125М.RS – это датчики со встроенным нормирующим преобразователем в цифровой сигнал RS-485.

В состав термопреобразователя входят:

  • первичный преобразователь (термозонд) – термопреобразователь сопротивления (ДТС);
  • измерительный преобразователь НПТ-3 для ДТС125М.И и НПЦ-1 для ДТС125М.RS, встроенный в головку датчика;;
  • диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.

Использование в составе изделия микропроцессорного высокоточного преобразователя НПТ-3 позволяет устанавливать через USB-интерфейс любой диапазон измерения температуры в пределах диапазона измерения, соответствующего термозонда.

Использование в составе изделия ДТС125М.RS микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью

Термопреобразователи сопротивления ОВЕН ДТС125Л и ДТС125М имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Конструктивное исполнение коммутационных головок для ДТС термосопротивления для измерения температуры воздуха

ДТС125Л – пластмассовая ДТС125М.И – пластмассовая ДТС125М.RS ДТС3005
ДТС125Л конструктивное исполнение ДТС125М.И конструктивное исполнение ДТС3005 конструктивное исполнение

Кабельный ввод М16×1,5

Кабельный ввод М16×1,5 Кабельный ввод М16×1,5

Диаметр подключаемого кабеля до 8 мм Диаметр подключаемого кабеля до 6 мм Диаметр подключаемого кабеля до 6 мм

Конструктивные исполнения датчиков

Фото

Конструктивное

исполнение

НСХ

Класс допуска/ точности

Схема  соединения

Диапазон измеряемых температур, °С

Длина монтажной части, мм

Аксессуары (приобретаются отдельно)

ДТС125Л (выходной сигнал -  сопротивление)

ДТС125Л (выходной сигнал -  сопротивление)





 ДТС125Л конструктивное исполнение

50М,

100М

В

2-проводная

3-проводная

4-проводная

-50...+100

60,

80,

100

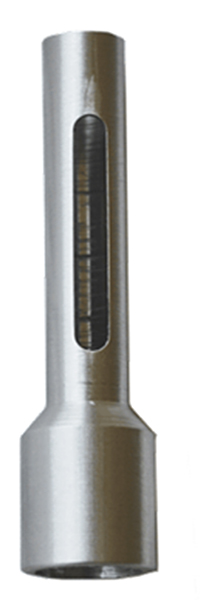

Экран для защиты от солнечных лучей.

Экран для защиты от солнечных лучей

C

50П,

100П, РT100,

РT500,

 РT1000

A

-60...+100

B, C

ДТС125М.И (выходной сигнал ток 4...20 мА)

ДТС125М.И (выходной сигнал ток 4...20 мА)

 ДТС125М.И конструктивное исполнение

50М,

100М

0,5 %

1,0 %

2-проводная

(выходной сигнал 4…20 мА)

-40...+80

100П, РT100

0,25 %

0,5 %

ДТС125М.RS (выходной сигнал RS-485)

50М

100М

100П

РТ100
1,0 %

2- проводная

(выходной сигнал RS-485)
-40…+85

ДТС3005 (выходной сигнал - сопротивление)

ДТС3005 (выходной сигнал - сопротивление)

ДТС3005 конструктивное исполнение

50М,

РT100, РT500

В

2-проводная

3-проводная

4-проводная

-40...+85

-

нет

Экран для ДТС125Л и ДТС125М выбирается исходя из длины монтажной части датчика

  • ЭКРАН01 для датчика ДТС125Л и ДТС125М с длиной монтажной части 60 мм
  • ЭКРАН02 для датчика ДТС125Л и ДТС125М с длиной монтажной части 80 мм
  • ЭКРАН03 для датчика ДТС125Л и ДТС125М с длиной монтажной части 100 мм

Примечание:

  1. Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
