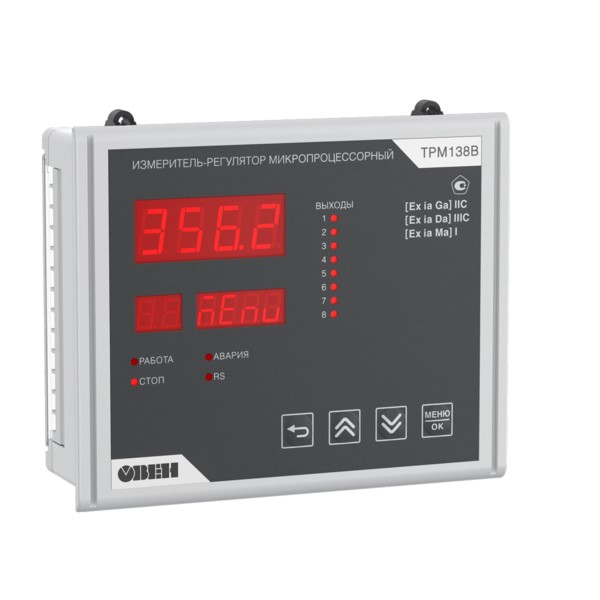

ТРМ138В восьмиканальный регулятор для взрывоопасных зон с RS-485 и USB
- Идёт загрузка...
ТРМ138В является аналогом прибора ТРМ138 со встроенными барьерами искрозащиты.
Прибор можно использовать в качестве восьмиканального регулятора, сигнализатора, регистратора или восьмиканального барьера искрозащиты.
Входы прибора универсальны и поддерживают 50 типов различных датчиков. По измеренным показаниям прибор осуществляет автоматическое регулирование в соответствии с выбранным алгоритмом.
К регулятору можно подключить до восьми исполнительных механизмов, тип управляющих выходов можно выбрать при заказе.
Для запуска в работу не требуется знание специальных сред программирования – устройство настраивается в программе Owen Configurator через кабель USB Type-C.
ТРМ138В со встроенными барьерами искрозащиты применяется в нефтегазовой, химической, целлюлозно-бумажной, лакокрасочной промышленности, а также на АЗС и зернохранилищах.
Преимущества
Встроенные барьеры искрозащиты
Применение восьмиканального регулятора со встроенными барьерами искрозащиты выгоднее, чем отдельно используемый регулятор и восемь барьеров
Наличие сертификата взрывозащиты
Прибор предназначен для применения на взрывоопасных производствах. Маркировка взрывозащиты [Ex ia Ma] I, [Ex ia Ga] IIC, [Ex ia Da] IIIC
Удобная настройка через USB Type-C
Все параметры прибора настраиваются через Owen Configurator с помощью кабеля USB Type-C. Питание от сети не требуется
Различные алгоритмы управления
Двухпозиционное ON/OFF и ПИД-регулирование. Работа в режимах нагрев, охлаждение, сигнализатор, регистратор
Встроенное питание токовой петли
Подключение токовых датчиков 0…5, 0…20, 4…20 мА без блока питания. Датчик питается от самого прибора
Работа входов в дискретном и аналоговом режиме
Все 8 входов поддерживают аналоговые (ТС, ТП, I, U) и дискретные (кнопка, переключатель) сигналы.
На любой вход можно подключить внешнее устройство управления и запускать/останавливать каждый канал регулирования или группу каналов.
50 поддерживаемых сигналов
Работа со всеми стандартными датчиками ТС, ТП, I, U. Работа с терморезисторами, пирометрами, потенциометрами и дискретными сигналами.
При замене датчика достаточно указать его тип в меню, а не заменять сам прибор
Работа при -30 ⁰С
Расширенный температурный диапазон позволяет эксплуатировать прибор в тяжелых условиях холодного или тропического климата при температурах: от -30 до + 55 ⁰С
Погодозависимое регулирование
В приборе можно настроить график уставок, меняющийся в зависимости от температуры наружного воздуха
Возможности
- Восемь универсальных входов со встроенными барьерами искрозащиты
- Восемь выходных устройств для управления исполнительными механизмами по ПИД, двухпозиционному или П-регулированию. Тип выходных устройств выбирается при заказе.
- Вычисление средних значений, разности и скорости изменения измеряемых величин
- Вычисление влажности психрометрическим методом (по сухому и влажному термометру)
- Управление выходными устройствами с кнопок прибора, с помощью внешних кнопок или по RS-485
- Подача аварийного сигнала при неисправности датчиков с отображением причины на индикаторе
Сервисы
Бесплатный OPC-сервер для обмена данными между приборами ОВЕН и любыми SCADA-системами
Бесплатный облачный сервис OwenCloud для удалённого управления автоматикой и мониторинга
Технические характеристики
|
Корпус |
|
|
Щитовой Щ7 |
144×169×50,5 мм IP54 со стороны лицевой панели IP20 со стороны задней крышки |
|
Масса, не более |
1 кг |
|
Питание |
|
|
Напряжение питания |
~90…253 В, номинальное 230 В, частота 47…63 Гц |
|
Потребляемая мощность, не более |
30 ВА |
|
Встроенный источник питания |
=24±3 В при максимальном токе 200 мА |
|
Коммуникационные интерфейсы |
|
|
Количество портов |
1 × RS-485 1 × USB Type-C |
|
Поддерживаемые протоколы |
Modbus RTU Modbus ASCII |
|
Параметры искробезопасных цепей |
|
|
Температура окружающей среды |
-30 ⁰С ≤ Ta ≤ +50 ⁰С |
|
Маркировка взрывозащиты по ГОСТ31610.0-2019 |
[Ex ia Ma] I, [Ex ia Ga] IIC, [Ex ia Da] IIIC. |
|
Параметры искробезопасной цепи |
Максимальное выходное напряжение Uo = 26,3 В Максимальный выходной ток Io = 99,7 мА Максимальное напряжение постоянного тока или эффективное значение переменного Um = 250 В Группа I Co = 4,38 мкФ, Lo = 46,9 мГн Подгруппа IIA Co = 2,49 мкФ, Lo = 28,6 мГн Подгруппа IIB, IIIC Co = 0,72 мкФ, Lo = 14,3 мГн Подгруппа IIC Co = 0,081 мкФ, Lo = 3,57 мГн |
|
Входы |
|
|
Количество |
8 × AI/DI универсальные |
|
Время опроса входа, не более |
Терморезисторы: 0,75 с
Дискретный вход: 0,1 с |
|
Подключаемые сигналы |
Термосопротивления Термопары
Сигналы тока и напряжения |
|
Пределы допускаемой основной приведенной погрешности измерений, не более |
±0,25 % ТС, терморезисторы, сигналы напряжения и силы постоянного тока
±0,5 % ТП |
|
Выходы |
|
|
Количество |
8 × DO/AO |
|
Тип выхода |
|
|
И |
Ток: 4…20 мА |
|
У |
Напряжение: 0…10 В |
|
Р |
Электромагнитное реле: 4 А, 250 В |
|
К |
Транзисторная оптопара n-p-n: 400 мА, 60 В |
|
С |
Симисторная оптопара: 40 мА, 250 В |
|
Т |
Управление твердотельным реле: 3,3…6,5 В, 50 мА |
|
Эксплуатация |
|
|
Рабочая температура |
-30…+55 ⁰С |
|
Гарантия |
5 лет |
Характеристики измерительных датчиков
Термометры сопротивления по ГОСТ 6651-2009 или термопреобразователи сопротивления по ГОСТ Р 6651
|
Описание сигнала |
Диапазон измерения, °С |
|
ТСМ (Cu50) W100 = 1.426 |
-50…+200 |
|
ТСМ (50М) W100 = 1.428 |
-180…+200 |
|
ТСП (Pt50) W100 = 1.385 |
-200…+850 |
|
ТСП (50П) W100 = 1.391 |
-200…+850 |
|
ТСМ (Cu100) W100 = 1.426 |
-50…+200 |
|
ТСМ (100М) W100 = 1.428 |
-180…+200 |
|
ТСП (Pt100) W100 = 1.385 |
-200…+850 |
|
ТСП (100П) W100 = 1.391 |
-200…+850 |
|
ТСН (100Н) W100 = 1.617 |
-60…+180 |
|
ТСМ (Cu500) W100 = 1.426 |
-50…+200 |
|
ТСМ (500М) W100 = 1.428 |
-180…+200 |
|
ТСП (Pt500) W100 = 1.385 |
-200…+850 |
|
ТСП (500П) W100 = 1.391 |
-200…+850 |
|
ТСН (500Н) W100 = 1.617 |
-60…+180 |
|
ТСМ (Cu1000) W100 = 1.426 |
-50…+200 |
|
ТСМ (1000М) W100 = 1.428 |
-180…+200 |
|
ТСП (Pt1000) W100 = 1.385 |
-200…+850 |
|
ТСП (1000П) W100 = 1.391 |
-200…+850 |
|
ТСН (1000Н) W100 = 1.617 |
-60…+180 |
|
ТСМ (53М) W100 = 1.426 (гр.23) |
-50…+200 |
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001
|
Описание сигнала |
Диапазон измерения, °С |
|
термопара ТХК (L) |
-200…+800 |
|
термопара ТЖК (J) |
-40…+900 |
|
термопара ТНН (N) |
-200…+1300 |
|
термопара ТХА (K) |
-200…+1300 |
|
термопара ТПП (S) |
0…+1600 |
|
термопара ТПП (R) |
0…+1600 |
|
термопара ТПР (B) |
+600…+1800 |
|
термопара ТВР (А-1) |
+1000…+2500 |
|
термопара ТВР (А-2) |
+1000…+1800 |
|
термопара ТВР (А-3) |
+1000…+1800 |
|
Термопара ТМК (Т) |
-200…+400 |
|
Typ.L (DIN 43710) |
0…+900 |
|
ТХКн(Е) |
-200…+900 |
Пирометры
|
Описание сигнала |
Диапазон измерения, °С |
|
пирометр РК-15 |
+900…+2000 |
|
пирометр РК-20 |
+1200…+2500 |
|
пирометр РС-20 |
+400…+1500 |
|
пирометр РС-25 |
+600…+2000 |
Унифицированные сигналы
|
Описание сигнала |
Диапазон измерения, % |
|
ток 0..5 мА |
0…100 |
|
ток 0…20 мА |
0…100 |
|
ток 4…20 мА |
0…100 |
|
напряжение -50…+50 мВ |
0…100 |
|
напряжение 0..0,05 В |
0..100 |
|
напряжение 0…1 В |
0…100 |
|
напряжение 0..5 В |
0..100 |
|
напряжение 0…10 В |
0…100 |
Характеристики выходных устройств
|
Обозначение выхода |
Тип выхода |
Технические параметры |
|
И |
Ток: 4…20 мА |
Сопротивление нагрузки: 0…500 Ом, Напряжение питания: 12…32 В рассчитывается в зависимости от нагрузки |
|
У |
Напряжение: 0…10 В |
Сопротивление нагрузки — не менее 2 кОм Напряжение питания — 15…32 В |
|
Р |
Электромагнитное реле |
Для цепей переменного тока
Для цепей постоянного тока |
|
К |
Транзисторная оптопара n-p-n |
Ток нагрузки — не более 400 мА Напряжение нагрузки — не более 60 В постоянного тока |
|
С |
Симисторная оптопара |
Управление внешним симистором Ток управляющего импульса — не более 400 мА Напряжение — не более 250 В, 50 Гц Коммутация нагрузки Нагрузочный ток — не более 40 мА Максимальный ток в импульсном режиме (< 2 мс) 400 мА Напряжение — не более 250 В, 50 Гц |
|
Т |
Управление твердотельным реле |
Выходной ток не более 50 мА |
