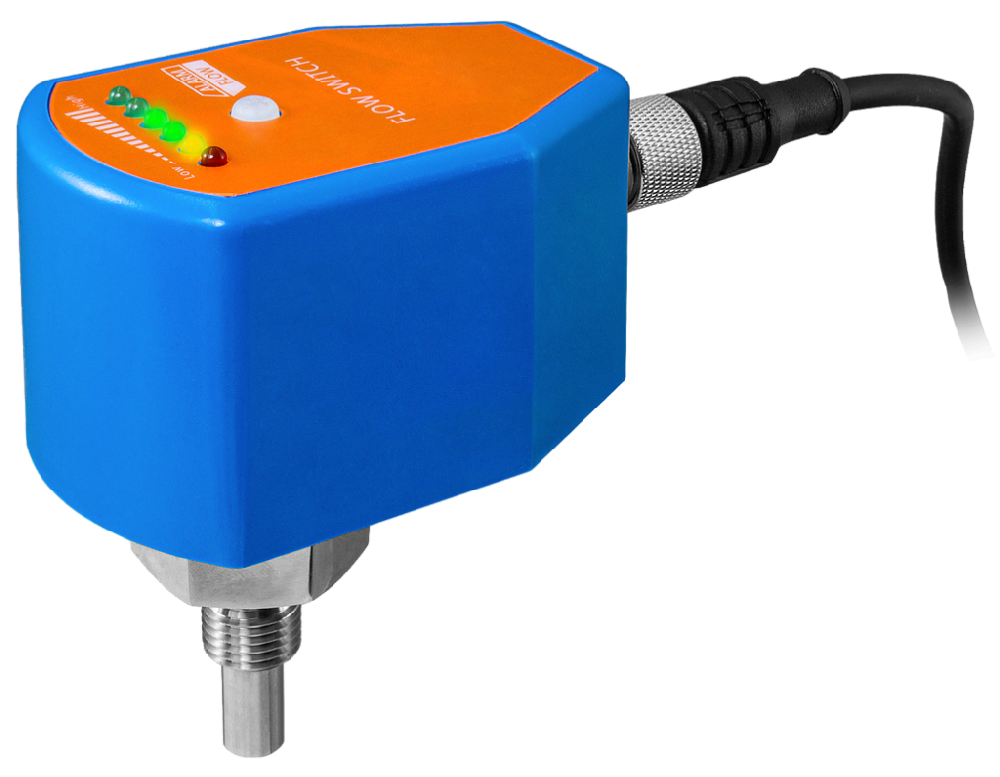

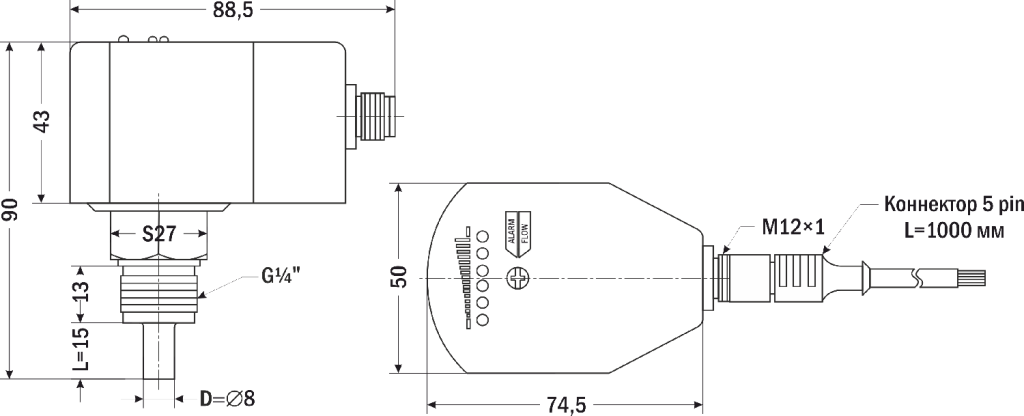

Тепловой сигнализатор потока и уровня жидкости ДР-ПТ-32

Сигнализатор ДР-ПТ-32 предназначен для контроля наличия потока воздуха, воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока, а также для регулирования уровня жидкости в резервуарах, в том числе находящихся под избыточным давлением.
Прибор определяет величину потока жидкости по скорости остывания нагревательного элемента. Чувствительный элемент датчика включает в себя нагреватель со встроенным датчиком температуры и отдельный термодатчик для измерения температуры контролируемого вещества. При отсутствии потока в трубе нагреватель прибора поддерживает заданную температуру. Появление потока ведет к отдаче тепла нагревателя и снижению его температуры, что фиксируется встроенным в него датчиком температуры.
Сигнализаторы наиболее эффективны для контроля уровня теплоемких сред, прежде всего – водных растворов с наличием пены, где применение контактных сигнализаторов вызывает трудности. Также использование тепловых сигнализаторов предпочтительно на растворах со значительным изменением удельной электропроводности и на дистиллированной воде
Применение:

• Контроль появления и остановки потока в трубе
• Предотвращение «сухого хода» оборудования
• Контроль подачи рабочей жидкости в системе
• Контроль наличия хладагента в охлаждающих установках
• Контроль прохождения жидкости или газа в трубопроводе
• Автоматизация процессов управления системами подачи и откачки жидкости и т.д.


Особенности:

• Работа c высоким давлением до 10 МПа
• Настройка уставки с помощью потенциометра

• Может использоваться в качестве сигнализатора границы раздела двух фаз, отличающихся теплоемкостью, или для определения границы раздела «жидкость-пена»
• Светодиодная индикация (6 светодиодов для индикации рабочих состояний красного, желтого и зеленого цветов)
• Подходит для труб различного диаметра
• Простой монтаж в любой точке трубы, горизонтально или вертикально
• Низкий перепад давления в месте установке датчика (не более 10%)
• Защита от обратной полярности, короткого замыкания, перегрузки
• Большая надежность и ресурс работы, чем у механических реле потока, так как отсутствуют подвижные части: лопасти или крыльчатки, которые быстро выходят из строя


Для установки датчиков по месту эксплуатации используются бобышки, например БП-А-G1/4-20, БП-А-G1/4-20-N2.

Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.
Для повышения точности и надежности работы датчика необходимо проводить фильтрацию жидкости, например с помощью фильтров механической очистки и периодически очищать измерительный элемент от загрязнений.
Для подключения используются блоки питания, например, DR, MDR, БП97, БП67


Схемы монтажа

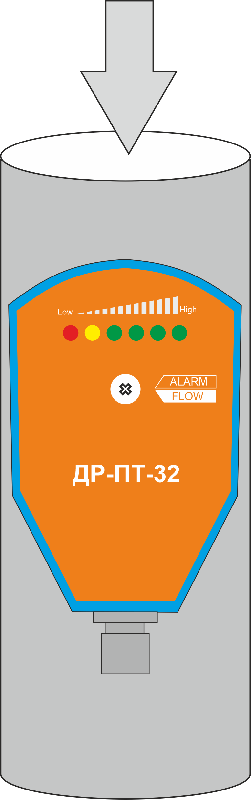

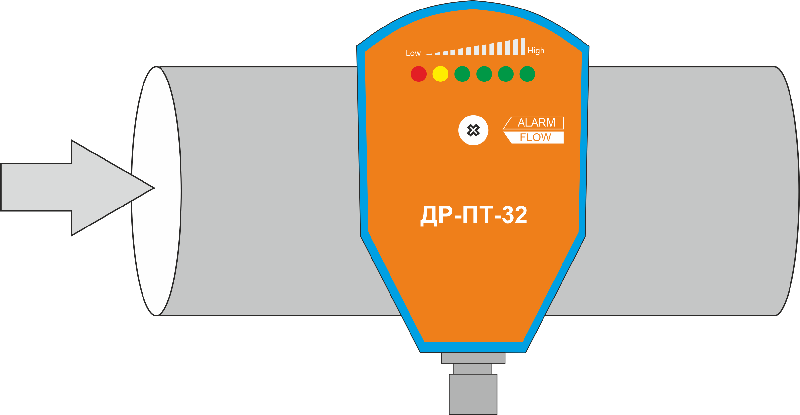

Вертикальная установка	Горизонтальная установка	Установка в изогнутую трубу
