Реле давления ДР-Д
Товар дня
Успей купить
Цена:
От 1 966 руб.
1 966 руб.
экономия
0 руб.
Выбрать конфигурацию
Доставка
- Идёт загрузка...
Описание
Датчики-реле давления предназначены для поддержания избыточного давления жидких или газообразных веществ в заданных пределах, а также для сигнализации об аварийно низком или высоком давлении в системе
Датчики-реле давления ДР-Д могут применяться для регулирования давления жидких и газообразных сред, неагрессивных по отношению к материалам внутренней системы реле давления. Для коммутации внешних электрических цепей на выходе реле давления имеется переключающий контакт.
Особенности:
- Задание уставки и дифференциала срабатывания
- Используются с фторированными хладагентами как на воздушной, так и на водной основе
- Переключающий контакт
- В комплект входит кронштейн для крепления прибора
- Две модификации: штуцер для резьбового присоединения к линии напрямую или штуцер с конусом на торце и переходником под расклепку в комплекте
Когда значение давления в системе достигает заданной уставки, срабатывает переключающий контакт. При этом замыкается или размыкается электрическая цепь. В момент, когда давление изменяется на величину настраиваемого дифференциала, реле возвращает контакт в исходное положение.
Могут применяться для решения множества задач автоматизации в различных отраслях промышленности, ЖКХ, тепло- и водоснабжении, в системах водоочистки, в холодильных установках (для хладагентов) и др.
Характеристики
Бренд:
ARCOM
Характеристики:
Диапазоны работы реле давления:
Форма заказа ДР-Д-X-Y:
Версия: 2021-11-10-ШАР
| Параметр | Значение |
|
Температура рабочей среды |
−10...+100°С |
|
Коммутационная способность реле |
~10(8) А, 250 В (для ДР-Д-101) ~12(8) А, 250 В (для ДР-Д-110) ~8 А, 250 В (для остальных моделей) |
|
Присоединение (штуцер) |
G¼" |
|
G¼" конус с переходником под расклепку |
|
|
G7/16" конус с переходником под расклепку |
|
| Степень пылевлагозащиты | IP44 |
| Габаритные размеры | 98×80×48 мм |
|
Вес |
330 г |
Диапазоны работы реле давления:
| Модель |
Диапазон, МПа |
Дифференциал, МПа |
Максимальное давление, МПа |
| ДР-Д-101 |
−0,1...0,15 |
0,02...0,1 |
1,65 |
|
ДР-Д-503 |
−0,07…0,3 | 0,02…0,15 |
1,65 |
|
ДР-Д-506 |
−0,07…0,6 |
0,06…0,4 |
1,65 |
|
ДР-Д-110 |
0,1…1 |
0,1…0,3 |
1,65 |
|
ДР-Д-520 |
0,5…2 |
0,2…0,5 |
3,5 |
|
ДР-Д-530Д |
0,5…3 |
0,4…1,2 |
3,5 |

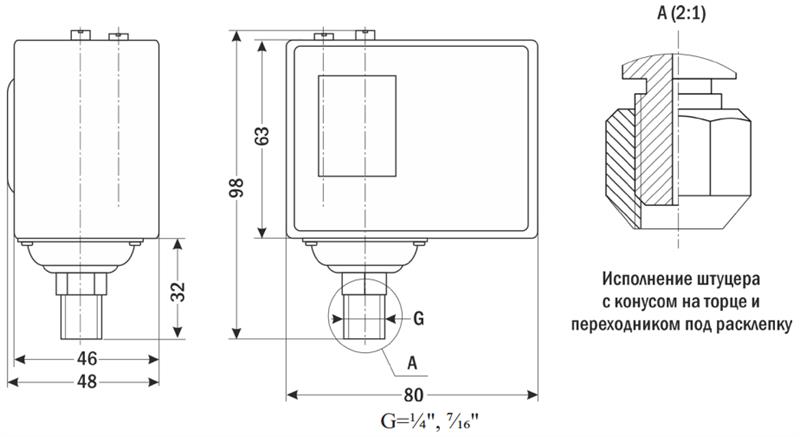

| Габаритные размеры |
|
|
ДР-Д |
|
|

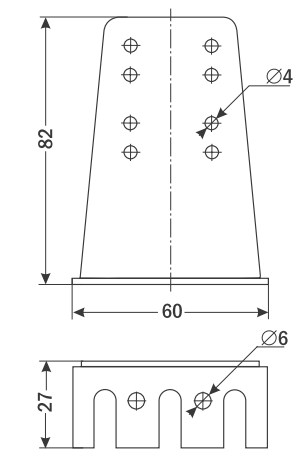

Кронштейн для крепления прибора |
Форма заказа ДР-Д-X-Y:
| Номер позиции | Наименование позиции | Обозначение | Расшифровка |
| X | Модель | 101 | −0,1...0,15 МПа |
| 503 | −0,07...0,3 МПа | ||
| 506 | −0,07...0,6 МПа | ||
| 110 | 0,1...1 МПа | ||
| 520 | 0,5...2 МПа | ||
| 530Д | 0,5...3 МПа | ||
| Y | Присоединение | 1/4 | G¼" |
| 1/4К | G¼" конус с переходником под расклепку | ||
| 7/16К | G7/16" конус с переходником под расклепку |
Версия: 2021-11-10-ШАР
Реле давления ДР-Д, 0,5…3МПа, 1/4"
Артикул:
G81539
Цена:
1 966 руб.
Реле давления ДР-Д, 0,5…2МПа, 1/4"
Артикул:
G81538
Цена:
1 966 руб.
Реле давления ДР-Д, 0,1…1МПа, 1/4"
Артикул:
G81537
Цена:
1 966 руб.
Реле давления ДР-Д, −0,07…0,6МПа, 1/4"
Артикул:
G81536
Цена:
1 966 руб.
Реле давления ДР-Д, −0,07…0,3МПа, 1/4"
Артикул:
G81535
Цена:
1 966 руб.
Реле давления ДР-Д, 0,1…1МПа, 7/16" конус
Артикул:
G81543
Цена:
1 975 руб.
Реле давления ДР-Д, −0,07…0,6МПа, 7/16" конус
Артикул:
G81542
Цена:
1 975 руб.
Реле давления ДР-Д, 0,1…1МПа, 1/4" конус
Артикул:
G81541
Цена:
2 079 руб.
Реле давления ДР-Д, −0,07…0,6МПа, 1/4" конус
Артикул:
G81540
Цена:
2 079 руб.
Реле давления ДР-Д, −0,1...0,15МПа, 1/4"
Артикул:
G81534
Цена:
4 013 руб.
