Блок питания MDR
- Идёт загрузка...
Стабилизированный блок питания — это обязательная часть любой радиоэлектронной аппаратуры.
От его качества, надёжности, экономичности, эксплуатационных свойств в значительной мере зависят технические показатели аппарата в целом. Блоки питания Impuls удовлетворяют всем жестким требованиям, предъявляемым к вторичным источникам питания, имеют отличные массогабаритные параметры,высокие кпд и надежность. Все блоки питания имеют цепи ограничения пускового тока, защиту от входного и выходного перенапряжения, кз выхода.
Переменное сетевое напряжение через фильтр поступает на выпрямитель. Сглаживающий фильтр уменьшает пульсации напряжения на выходе выпрямителя.
Постоянное напряжение через первичную обмотку трансформатора поступает на ключевой транзистор. В мощных блоках питания применяется полумостовая схема на 2 транзисторах.
Транзистор управляется от микросхемы с частотой десятки килогерц. Во вторичной обмотке возникают импульсы, которые выпрямляются и сглаживаются выходным фильтром с дросселем.
Для стабилизации выходного напряжения используется ШИМ.

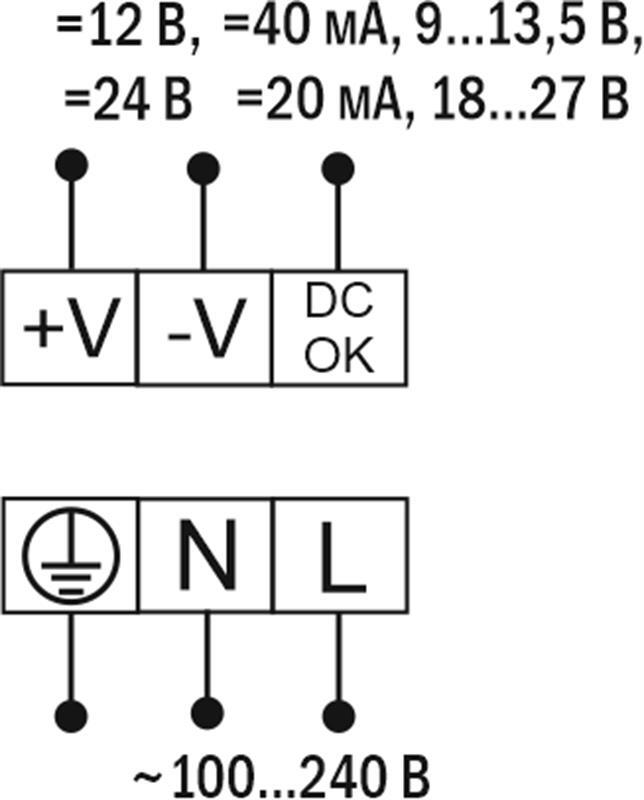

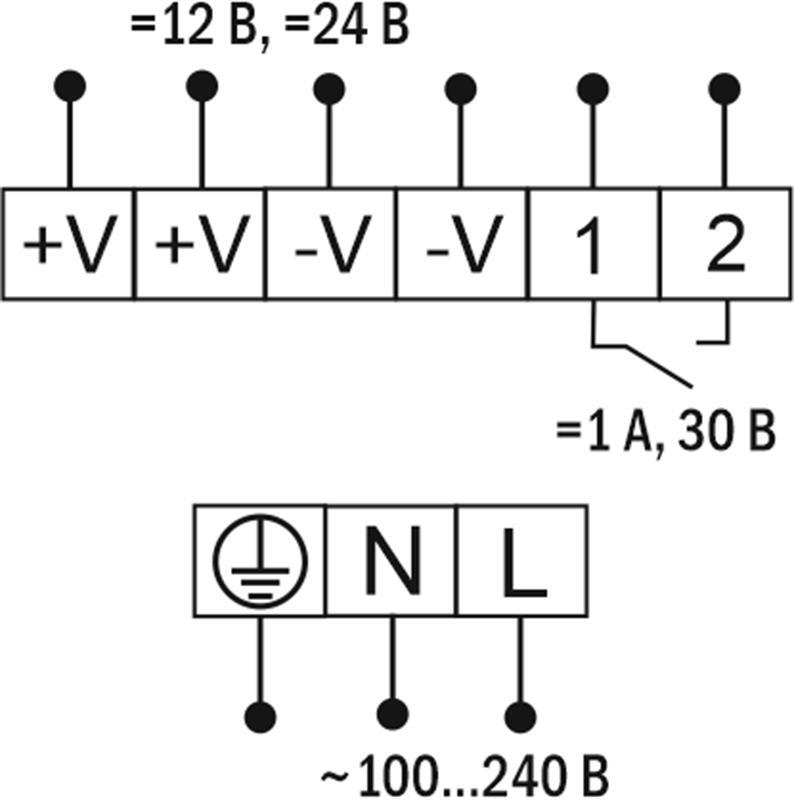

Технические характеристики:
|
Параметр |
Значение |
||||
|
|
MDR-10-24 |
MDR-20-24 |
MDR-40-24 |
MDR-60-24 |
MDR-100-24 |
|
Ток нагрузки, А |
0,42 |
1 |
1,7 |
2,5 |
4,0 |
|

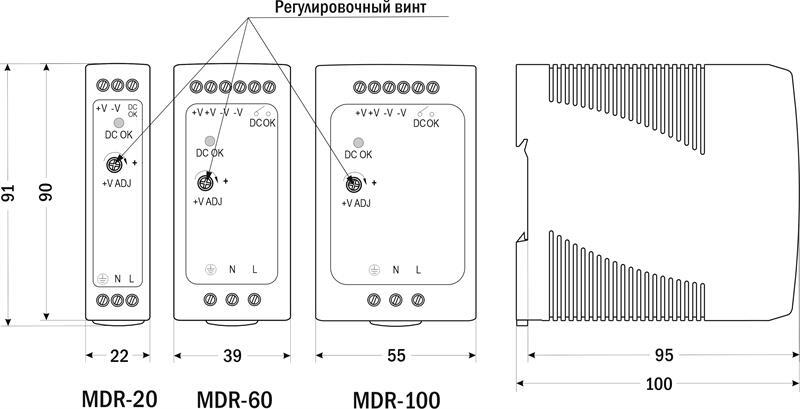

Габаритные размеры, мм |
22,5 х 90 х 100 |
40 х 90 х 100 |
55 х 90 х 100 |
||
|
Масса, г |
150 |
190 |
300 |
235 |
420 |
|
Рабочая температура |
-20…+70°C |
||||
|
Способ монтажа |
на DIN-рейку |
||||
|
Напряжение питания:
- переменный ток (AC): |
85-264 V 120-370 V |
||||
|
Мощность, Вт |
10 |
24 |
40 |
60 |
100 |
|
Выходное напряжение |
24 VDC (24 - 30 V) |
||||
|
Количество выходов |
1 |
|
1 |
|
|
|
Выходная мощность, Вт |
10 |
24 |
40 |
60 |
100 |
|
Уровень пульсаций и шума, не менее, мВ |
150 |
||||
Габаритные размеры: Загрузить
