Фильтр-регулятор с маслораспылителем ФРЛ-Х000
Выбрать конфигурацию
- Идёт загрузка...
Блок подготовки сжатого воздуха горизонтальной компоновки серии ФРЛ предназначен подготовки сжатого воздуха в пневмоприводах различного назначения: очистка сжатого воздуха от капельной влаги и твердых частиц, удаление конденсата, автоматическое поддержание величины давления на заданном уровне, подвод смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы
Особенности:
- Блок в сборе содержит фильтр-влагоотделитель, регулятор давления, маслораспылитель и крепежную консоль
- Модули можно легко менять и дополнять
- Полуавтоматический слив конденсата (возможно исполнение с автоматическим сливом конденсата)
- Фильтры обеспечивают двойную фильтрацию: центробежную очистку и очистку через сменный пористый фильтроэлемент
- Корпус изготовлен из алюминиевого сплава
- Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия
- Прозрачный стакан из поликарбоната крепится к корпусу байонетным замком
- Фильтрующий элемент изготовлен из пластика или спеченной бронзовой крошки, легко заменяется
- Смазка осуществляется масляным туманом
- В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму
- Манометр в комплекте. При необходимости манометр можно заменить
- Для перехода на другие размеры резьбы используются футорки, например, VTr.581.N
Является аналогом:
|
Производитель |
Camozzi |
Airtac |
Festo |
SMC |
EMC |
|
Модель/серия |
Серия MX-000001 |
BC/AC |
FRC-K |
AC |
EC |
Технические характеристики:
|
Параметр |
Значение |
|
Рабочая среда |
Сжатый воздух |
|
Рабочее давление |
0,05...1 МПа |
|
Максимальное давление |
1,5 МПа |
|
Тонкость очистки |
5 мкм или 25 мкм |
|
Присоединение |
G¼"...G1" |
|
Расход воздуха |
500...5000 л/мин |
|
Рабочая температура |
+5...+60°С |
Модификации:
|
Модель |
Расход воздуха, л/мин |
Присоединение |
Габаритные размеры, мм |
Вес, кг |
|
ФРЛ-2000-14 |
500 |
G¼" |
140×125×50 |
0,49 |
|
ФРЛ-3000-14 |
2000 |
G¼" |
181×157×71 |
0,99 |
|
ФРЛ-3000-38 |
2000 |
G⅜" |
181×157×71 |
0,99 |
|
ФРЛ-4000-12 |
4000 |
G½" |
238×194×88 |
1,89 |
|
ФРЛ-4000-34 |
4500 |
G¾" |
253×193×88 |
2,15 |
|
ФРЛ-5000-34 |
5000 |
G¾" |
300×272×115 |
3,35 |
|
ФРЛ-5000-1 |
5000 |
G1" |
300×272×115 |
3,35 |

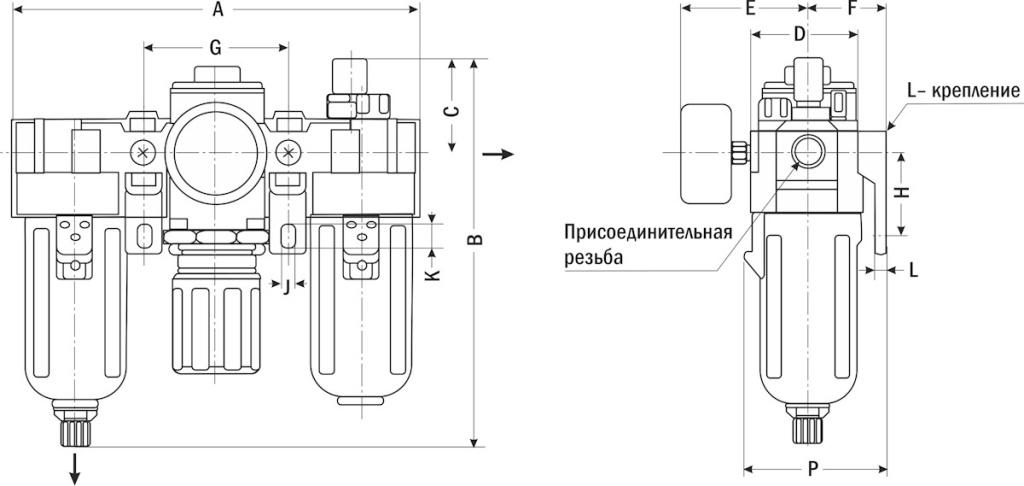

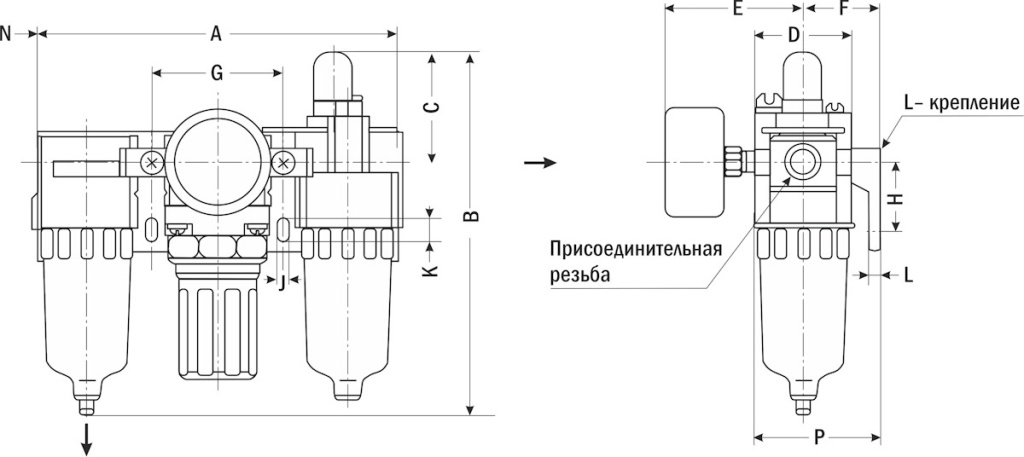

Габаритные размеры:
ФРЛ-2000
ФРЛ-3000, ФРЛ-4000, ФРЛ-5000
|
Модель |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
Р |
|
ФРЛ-2000 |
140 |
125 |
38 |
40 |
57 |
30 |
50 |
24 |
6 |
8,5 |
5 |
50 |
|
ФРЛ-3000 |
181 |
157 |
38 |
53 |
61 |
41 |
64 |
35 |
7 |
11 |
7 |
71 |
|
ФРЛ-4000-12 |
238 |
194 |
51 |
70 |
51 |
43 |
74 |
36 |
9 |
14 |
7 |
88 |
|
ФРЛ-4000-34 |
253 |
193 |
40,5 |
70 |
70 |
50 |
89 |
40 |
9 |
13 |
7 |
88 |
|
ФРЛ-5000 |
300 |
272 |
48 |
90 |
76 |
70 |
105 |
50 |
12 |
16 |
11 |
115 |
