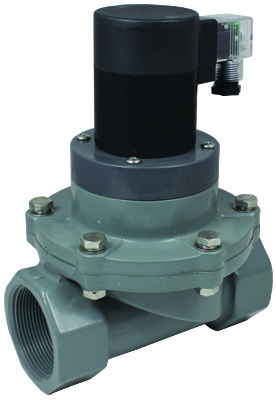

Соленоидный клапан (электромагнитный) AR-2T21 (AR-YCFP31)
Товар дня
Успей купить
Цена:
16 459 руб.
16 459 руб.
экономия
0 руб.
Доставка
- Идёт загрузка...
Описание
Клапан соленоидный нормально закрытый непрямого действия с поршнем для агрессивных сред AR-2T21 (AR-YCFP31) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Особенности:
- Использование на агрессивные среды, в том числе 60% раствор серной или соляной кислоты, при высоких температурах до +95°С
- Изолированный от рабочей среды поршень
- Длительный срок службы
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Характеристики
Бренд:
ARCOM
Характеристики:
Модификации:
Расшифровка обозначения на примере клапана AR-2T21-15-1/2-XYZ:
AR-2T21 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: K – коническая резьба, G – трубная резьба.
Y – материал корпуса: C – ХПВХ.
Z – материал уплотнения: V – VITON.
Версия: 2022-07-15-ЛВС
|
Параметр |
Значение |
| Рабочая среда | Концентрированные щелочи, кислоты, соли |
| Материал |
Корпуса: хлорированный поливинилхлорид (ХПВХ) Уплотнения: VITON |
| Температура рабочей среды | −20...+95°С |
| Рабочее давление | 0,01...0,6 МПа |
| Диаметр условного прохода | 15...50 мм |
| Присоединение | Резьбовое K½", G¾", G1", G1¼", G1½", K2" |
| Питание |
~220 В, ~110 В, ~24 В =24 В, =12 В |
|
Ду, мм |
Катушка |
Мощность |
AC |
DC |
|||
|
~220 В |
~110 В |
~24 В |
=24 В |
=12 В |
|||
|
15...25 |
AS13B IP54 |
15 ВА |
V |
V |
V |
|
|
|
16 Вт |
|
|
|
V |
V |
||
|
32...40 |
AS16B IP54 |
5 ВА |
V | V | V |
|
|
|
28 Вт |
|
|
|
V | V | ||
|
AS17B IP54 |
5 ВА | V | V | V | |||
| 28 Вт | V | V | |||||
| 50 |
AS19H IP65 |
13,5 ВА | V | V | V | ||
| 15 Вт | V | V | |||||
Модификации:
| Модель | Ду, мм |
Kv, м³/ч |
Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
|
AR-2T21-15-1/2-KCV |
15 |
3,84 |
K½" |
0,01 |
0,6 |
802 |
|
AR-2T21-20-3/4-GCV |
20 |
7,93 |
G¾" |
830 |
||
|
AR-2T21-25-1-GCV |
25 |
10,24 |
G1" |
940 |
||
|
AR-2T21-32-1.1/4-GCV |
32 |
20,47 |
G1¼" |
1330 |
||
|
AR-2T21-40-1.1/2-GCV |
40 |
24,74 |
G1½" |
1360 |
||
|
AR-2T21-50-2-KCV |
50 |
40,94 |
K2" |
2670 |
AR-2T21 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: K – коническая резьба, G – трубная резьба.
Y – материал корпуса: C – ХПВХ.
Z – материал уплотнения: V – VITON.
| Габаритные размеры |
|
|
Размер, мм |
AR-2T21, Ду, мм |
|||||
|
15 |
20 |
25 |
32 |
40 |
50 |
|
|
A |
127 |
134 |
143 |
188 |
193 |
232 |
|
B |
63 |
63 |
74 |
92 |
92 |
154 |
|
C |
74 |
78 |
99 |
119 |
128 |
171 |
|
D |
16 |
19 |
24 |
31 |
32,5 |
38 |
|
G |
K½" | G¾" | G1" |
G1¼" |
G1½ | K2" |
|
K |
22,5 |
22,5 |
22,5 |
23 |
23 |
32 |
|
L |
56 |
56 |
56 |
58 |
58 |
75 |
|
M |
89 |
89 |
89 |
90 |
90 |
104 |
|
N |
45 |
45 |
45 |
46 |
46 |
64 |
Версия: 2022-07-15-ЛВС
Доставка
Идёт загрузка...
Соленоидный клапан (электромагнитный) AR-2T21 (AR-YCFP31), 15, AS13B, ~220
Артикул:
K20919
Цена:
16 459 руб.
Соленоидный клапан (электромагнитный) AR-2T21 (AR-YCFP31), 15, AS13B, =12В
Артикул:
K20951
Цена:
16 559 руб.
Соленоидный клапан (электромагнитный) AR-2T21 (AR-YCFP31), 15, AS13B, =24В
Артикул:
K20943
Цена:
16 559 руб.
Соленоидный клапан (электромагнитный) AR-2T21 (AR-YCFP31), 15, AS13B, ~24
Артикул:
K20935
Цена:
16 559 руб.
Соленоидный клапан (электромагнитный) AR-2T21 (AR-YCFP31), 15, AS13B, ~110
Артикул:
K20927
Цена:
16 559 руб.
Соленоидный клапан (электромагнитный) AR-2T21 (AR-YCFP31), 20, AS13B, ~220
Артикул:
K20920
Цена:
18 434 руб.
Соленоидный клапан (электромагнитный) AR-2T21 (AR-YCFP31), 20, AS13B, =12В
Артикул:
K20952
Цена:
18 534 руб.
Соленоидный клапан (электромагнитный) AR-2T21 (AR-YCFP31), 20, AS13B, =24В
Артикул:
K20944
Цена:
18 534 руб.
Соленоидный клапан (электромагнитный) AR-2T21 (AR-YCFP31), 20, AS13B, ~24
Артикул:
K20936
Цена:
18 534 руб.
Соленоидный клапан (электромагнитный) AR-2T21 (AR-YCFP31), 20, AS13B, ~110
Артикул:
K20928
Цена:
18 534 руб.
