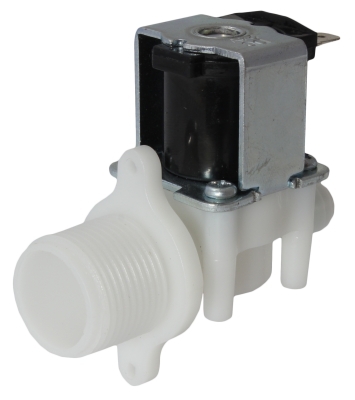

Соленоидный клапан (электромагнитный) AR-YCWS10-06

Артикул:

Описание Характеристики Доставка Документация

Товар дня Успей купить

Цена:

960 руб.

экономия 0 руб.

Срок поставки: Уточнять у инженеров Уточнять у инженеров

Питание, В: =6 В =6 В =12 В =24 В =36 В ~24 В ~110 В ~220 В

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −10...+80°С
Рабочее давление: 0,02...0,8 МПа
Диаметр условного прохода: 5 мм
Материал корпуса: полиацеталь
Материал уплотнения: NBR
Присоединение: вход – резьбовое наруж. ¾", выход – быстроразъемное ∅ 6 мм

Является аналогом:

Производитель	TORK
Модель/серия	T-PL2

Подробнее

Доставка

Идёт загрузка...

Описание

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCWS10-06 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
Пониженное энергопотребление
Компактный размер
Ламели для подключения в комплекте

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Характеристики

Бренд: ARCOM Характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса: полиацеталь Уплотнения: NBR
Температура рабочей среды	−10...+80°С
Рабочее давление	0,02...0,8 МПа
Диаметр условного прохода	5 мм
Присоединение	Вход – резьбовое наруж. ¾", выход – быстроразъемное ∅ 6 мм
Катушка	SA41B, IP20
Питание	~220 В, ~110 В, ~24 В, =36 В, =24 В, =12 В, =6 В
Мощность	3 ВА (АС), 5 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCWS10-06-5-3/4-GLN	5	0,85	Вход – ¾", выход – быстроразъемное ∅ 6 мм	0,02	0,8	117

Расшифровка обозначения клапана AR-YCWS10-06-5-3/4-XYZ:

AR-YCWS10-06 – модель клапана.
5 – диаметр условного прохода в мм.
0,85 – диаметр присоединения в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: L –полиацеталь.
Z – материал уплотнения: N – NBR.

Габаритные размеры

Версия: 2016-12-19-КВА

Доставка

Идёт загрузка...

Руководство по эксплуатации.pdf

(pdf, 663.2 КБ)
