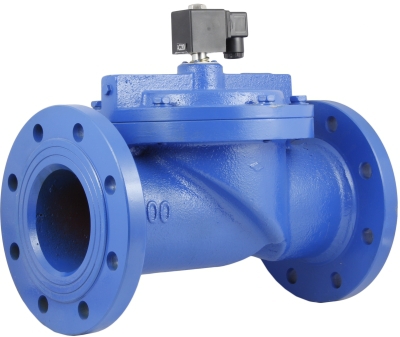

Соленоидный клапан (электромагнитный) AR-YCD21F
Товар дня
Успей купить
Цена:
от 34 746 руб.
34 746 руб.
экономия0 руб.
Доставка
- Идёт загрузка...
Описание
Клапан соленоидный нормально закрытый фланцевый непрямого действия с диафрагмой AR-YCD21F предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Особенности:
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Используется только на системах с давлением от 0,03 МПа
- Максимальное давление до 3 МПа
- В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму, ориентируясь на ду клапана
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Характеристики
Характеристики:
*Использование энергосберегающей катушки ASE21H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
**Взрывозащищенная катушка.
Модификации:
Расшифровка обозначения на примере клапана AR-YCD21F-65F-2.1/2-XYZ:
AR-YCD21F – модель клапана.
65F – диаметр условного прохода в мм.
2.1/2 – размер резьбы в дюймах.
X – присоединение: F – фланцевое.
Y – материал корпуса: H – чугун.
Z – материал уплотнения: E – EPDM.
Версия: 2022-04-18-ЛВС
Параметр |
Значение |
|
Рабочая среда |
Вода, горячая вода, воздух, инертные газы, масла |
|
Материал | Корпуса |
Чугун |
Уплотнения | EPDM | |
Температура рабочей среды | −10...+120°C | |
Рабочее давление | 0,03...1 МПа | |
Диаметр условного прохода | 65...150 мм | |
Присоединение | Фланцевое F2½"...F6" | |
Питание |
~220 B, ~110 B, ~24 B, =24 B, =12 B |
Ду, мм |
Катушка |
Мощность |
AC |
DC |
|||
~220 В |
~110 В | ~24 В |
=24 В |
=12 В |
|||
65...100 |
S21H IP65 |
22 ВА |
V |
V |
V |
|
|
15 Вт |
|
|
|
V |
V |
||
ASE21H* IP65 |
5,5 ВА |
V |
|
|
|
|
|
10 Вт |
|
|
|
V | V | ||
ASEx1320** IP65 |
28 ВА | V |
|
|
|
|
|
20 Вт |
|
|
|
V | V | ||
ASEx282** IP65 |
24 ВА | V | V | V |
|
|
|
17 Вт |
|
|
|
V | V | ||
125...150 |
Y51H IP54 |
88 ВА | V | V | |||
60 Вт | V |
**Взрывозащищенная катушка.
Модификации:
Модель | Ду, мм |
Kv, м³/ч |
Присоединение | Pmin , МПа | Pmax , МПа |
Вес, г |
AR-YCD21F-65F-2.1/2-FHE |
65 |
58 |
F2½" |
0,03 |
1 |
17 400 |
AR-YCD21F-80F-3-FHE |
80 |
85 |
F3" |
21 100 |
||
AR-YCD21F-100F-4-FHE |
100 |
149 |
F4" |
29 900 |
||
AR-YCD21F-125F-5-FHE |
125 |
170 |
F5" |
44 000 |
||
AR-YCD21F-150F-6-FHE |
150 |
213 |
F6" |
58 000 |
AR-YCD21F – модель клапана.
65F – диаметр условного прохода в мм.
2.1/2 – размер резьбы в дюймах.
X – присоединение: F – фланцевое.
Y – материал корпуса: H – чугун.
Z – материал уплотнения: E – EPDM.
Габаритные размеры |
Размер, мм |
AR-YCD21 |
||||
-65F |
-80 F |
-100F |
-125F |
-150F |
|
A |
270 |
280 |
300 |
375 |
440 |
B |
182 |
200 |
232 |
320 |
335 |
C |
250 |
265 |
355 |
395 |
444 |
D |
93 |
99 |
108 |
125 |
145 |
F |
F2½" |
F3" |
F4" | F5" | F6" |
K |
22 |
22 |
22 |
44 |
44 |
L |
47 |
47,5 |
50 |
96 |
96 |
M |
75 |
75 |
75 |
130 |
130 |
N |
36 |
38 |
38 |
83 |
83 |
n-∅ d |
4-∅ 17,5 |
4-∅ 18 |
8-∅ 18 |
8-∅ 18 |
8-∅ 21 |
k |
145 |
160 |
182 |
210 |
242 |
h |
73 |
70 |
72 |
110 |
110 |
Версия: 2022-04-18-ЛВС
