Многоуровневые светодиодные сигнальные башни БСС-215МВ
Товар дня
Успей купить
Цена:
1 256 руб.
1 256 руб.
экономия
0 руб.
Доставка
- Идёт загрузка...
Описание
Многоуровневые сигнальные светодиодные лампы предназначены для использования в помещениях, позволяют контролировать технологические процессы с помощью световой индикации.
Сигнальные лампы БСС-215МВ – круглого сечения с одной, двумя и тремя светодиодными секциями красного, зеленого и желтого цветов. Могут быть подключены в режиме постоянного свечения или в режиме мигания. Конструктивно световые сегменты представляют собой припаянные с двух сторон к плате управления светодиоды (рис. 1, рис. 2).
Стоимость: от 881 до 1274 руб.
Сигнальные лампы БСС-215МВ – круглого сечения с одной, двумя и тремя светодиодными секциями красного, зеленого и желтого цветов. Могут быть подключены в режиме постоянного свечения или в режиме мигания. Конструктивно световые сегменты представляют собой припаянные с двух сторон к плате управления светодиоды (рис. 1, рис. 2).
- Цвет: красный, желтый, зеленый
- От 1 до 3 ламп (уровней)
- Диаметр лампы: 50 мм
- Питание: ≅24 В или ~220 В
- Постоянное свечение или мигание в зависимости от способа подключения
- Крепление: кронштейн или площадка под винты
- Степень пылевлагозащиты IP40
- Станки и конвейеры
- Автоматические ворота и шлагбаумы
- Индикация уровня заполнения в бункерах и резервуарах
Стоимость: от 881 до 1274 руб.
Характеристики
Бренд:
ARCOM
Характеристики:
* На рисунках 1 и 2 изображена модель БСС-215-3МВ.

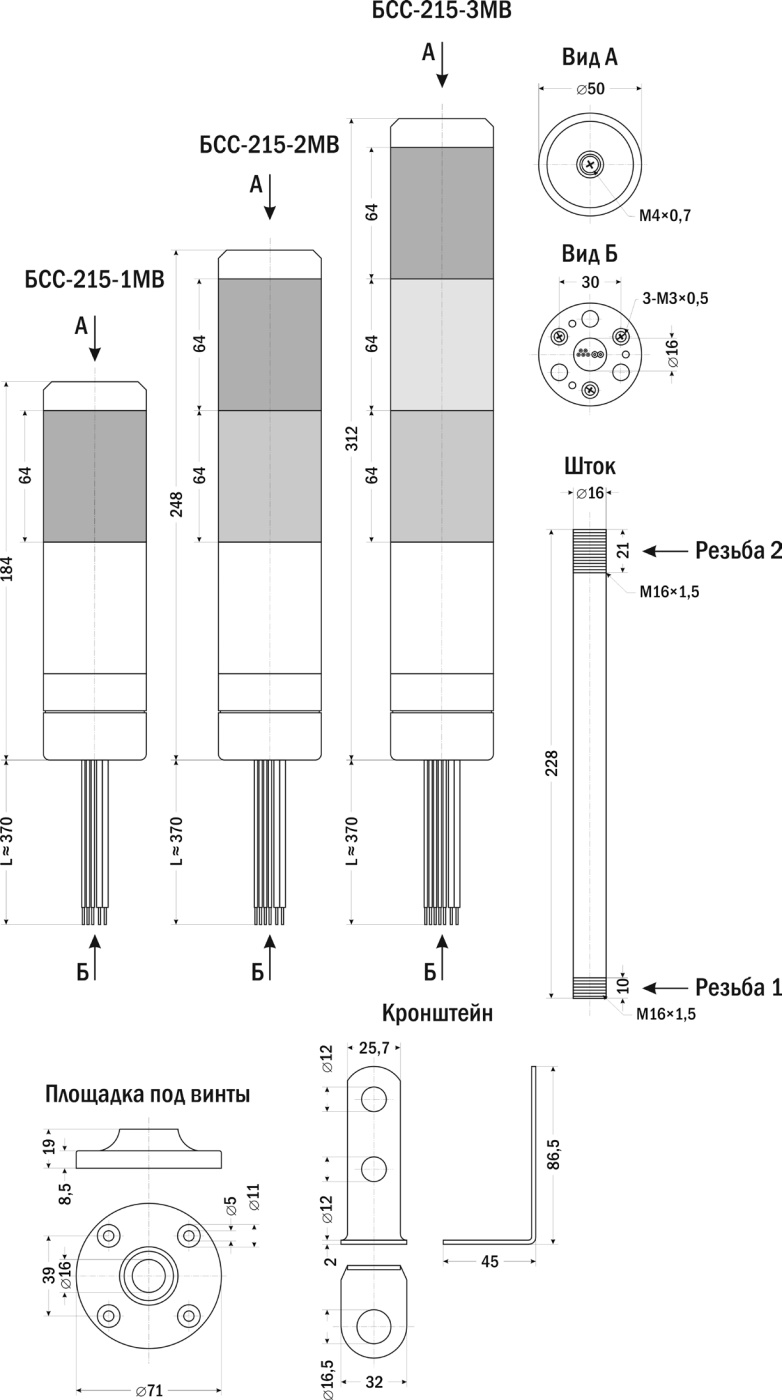

Важно! С двух сторон штока находится резьба разного назначения (см. чертеж). При сборке башни с площадкой под винты шток вкручивается резьбой 2 в корпус лампы, а резьбой 1 в площадку. При сборке башни с кронштейном шток вкручивается резьбой 1 в корпус лампы, а на резьбу 2 устанавливается кронштейн.
Версия: 2021-03-30-КВА
|
Параметр |
БСС-215-1МВ | БСС-215-2МВ | БСС-215-3МВ | |
|
Количество уровней |
1 |
2 | 3 | |
| Цвет | Красный | Красный и зеленый | Красный, желтый и зеленый | |
| Высота уровня |
64 мм |
|||
| Диаметр лампы |
50 мм |
|||
| Режимы работы |
Постоянное свечение или мигание в зависимости от способа подключения |
|||
| Питание |
≅24 В или ~220 В |
|||
|
Крепление |
Площадка под винты или кронштейн | |||
|
Степень пылевлагозащиты |
IP40 |
|||
| Температура эксплуатации |
−10...+45°С |
|||
| Высота в сборе с площадкой под винты/с кронштейном | 395/400 мм | 459/464 мм | 523/528 мм | |
| Вес с площадкой под винты/с кронштейном | 250/320 г | 296/366 г | 340/410 г | |
|
Плата управления |
|
|
|
| Рис. 1 — светодиоды на плате управления (вид спереди, питание выключено)* | Рис. 2 — светодиоды на плате управления (вид сбоку, питание включено)* |
* На рисунках 1 и 2 изображена модель БСС-215-3МВ.
| Площадка под винты для крепления на горизонтальную поверхность | Кронштейн для крепления на стену или иную вертикальную поверхность |
|
|
Важно! С двух сторон штока находится резьба разного назначения (см. чертеж). При сборке башни с площадкой под винты шток вкручивается резьбой 2 в корпус лампы, а резьбой 1 в площадку. При сборке башни с кронштейном шток вкручивается резьбой 1 в корпус лампы, а на резьбу 2 устанавливается кронштейн.
|

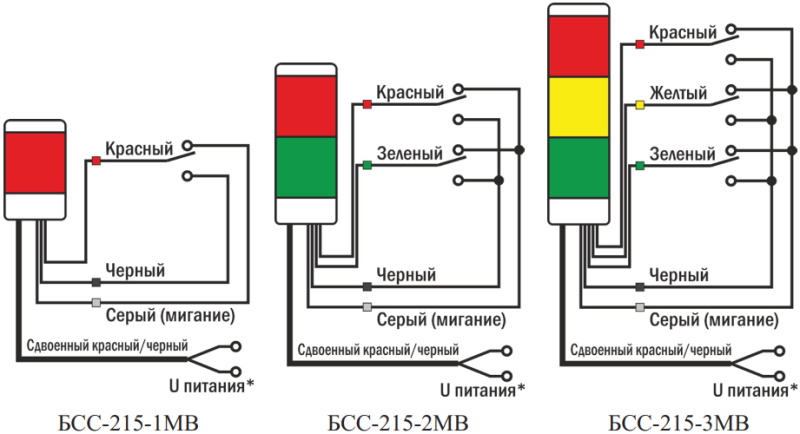

Схемы подключения ламп |
|
Для постоянного свечения цветные провода подключаются к общему черному. Для мигания цветные провода подключаются к общему серому. Внимание! Во избежание поломки прибора не подключайте цветные провода одновременно к общему черному и общему серому!  * Соблюдение полярности при использовании напряжения питания =24 В не требуется. |

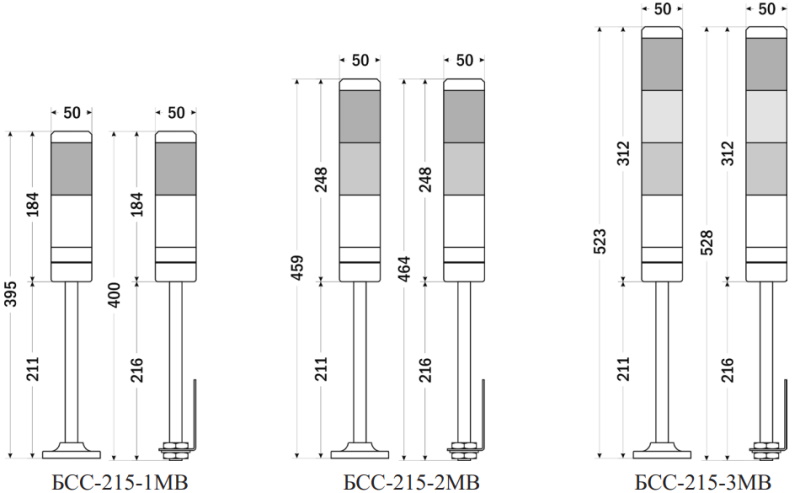

| Габаритные размеры |
|
|
