Термопара ТП-А-4102-10-М20×1,5

Термопара предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика, а также твердых тел — нагревательных поверхностей и плит, нагревательных элементов и т.д.
Принцип действия и конструкция:
Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +400°С.
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +300°С.

Особенности:

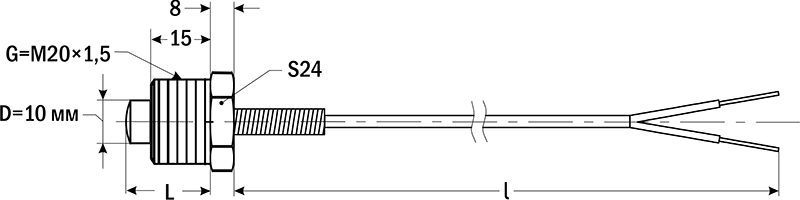

• Штуцер со стандартной резьбой М20×1,5 позволяет легко монтировать термопару в стандартное резьбовое отверстие в объекте измерения температуры

• Кабельный вывод конструктивно усилен пружиной, защищающей провод от излома
• Термопара является аналогом дТП074

Монтаж:
Для соединения термопар с измерительными приборами используются компенсационные провода, например:
–  ПТН-А;
–  ПТНн-А;
–  ПТНт-А;
–  ПТНГт-А;
–  ПТНЭ-А;
–  ПТНГЭ-А;
–  ПТНГЭк-А;
–  ПТНЭк-А.


При подключении проводов необходимо соблюдать полярность.

Полярность	ХА (К)	ХК (L)	ЖК (J)	НН (N)	ХКн (E)	МКн (Т)
«+»	красная жила (хромель)	красная жила (хромель)	красная жила (железо)	красная жила (нихросил)	красная жила (хромель)	красная жила (медь)
«−»	зеленая жила (алюмель)	оранжевая жила (копель)	синяя жила (константан)	белая жила (нисил)	черная жила (константан)	коричневая жила (константан)

Показатели надежности и условия эксплуатации:

Показатели надежности термопар при соблюдении условий эксплуатации в рабочем диапазоне температур:
–  вероятность безотказной работы — не менее 0,95 за 16000 час;
–  средний срок службы — не менее 4 лет;
–  гарантийный срок эксплуатации — 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа N2.Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
–  помещения с нерегулируемыми климатическими условиями и (или) навесы;
–  относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
–  атмосферное давление от 84 до 106,7 кПа.
