Термопара ТП-А-4281
- Идёт загрузка...
Термопара предназначена для измерения температуры твердых тел (нагревательных плит, корпусов, поверхностей и т.д.) в различных технологических процессах
Принцип действия и конструкция:
Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +400°С.
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +300°С.
- Монтажная часть выполнена в виде кольца с внутренней резьбой М4 для фиксации датчика на объекте измерения
- Кабельный вывод конструктивно усилен пружиной, защищающей провод от излома
Монтаж:
Для соединения термопар с измерительными приборами используются компенсационные провода, например:
– ПТН-А;
– ПТНн-А;
– ПТНт-А;
– ПТНГт-А;
– ПТНЭ-А;
– ПТНГЭ-А;
– ПТНГЭк-А;
– ПТНЭк-А.
При подключении проводов необходимо соблюдать полярность
Полярность | ХА(К) |
ХК (L) |
ЖК (J) |
НН (N) |
ХКн (E) |
МКн (Т) |
«+» |
красная жила (хромель) |
красная жила (хромель) |
красная жила (железо) |
красная жила (нихросил) |
красная жила (хромель) |
красная жила (медь) |
«−» |
зеленая жила (алюмель) |
оранжевая жила (копель) |
синяя жила (константан) |
белая жила (нисил) |
черная жила (константан) |
коричневая жила (константан) |
Показатели надежности и условия эксплуатации:
– вероятность безотказной работы — не менее 0,95 за 16 000 ч;
– средний срок службы — не менее 4 лет;
– гарантийный срок эксплуатации — 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа N2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.
Параметр | Значение | ||
Номинальная статическая характеристика |
ХА (К), ЖК (J) – стандарт ХК (L), НН (N), ХКн (E), МКн (Т) – по заказу |
||
Диапазон измеряемых температур |
−40...+400°С |
||
Условное давление |
2,5 МПа |
||
Класс допуска датчика |
2 |
||
Допустимое отклонение | ±3°С | ||
Длина монтажной части (L) |
40 мм |
||
Диаметр кольца (D) |
12 мм |
||
Присоединение |
внутренняя резьба М4 | ||
Толщина кольца (S) | 6 мм | ||
Длина кабельного вывода (l) |
2000 мм – стандарт до 50 000 мм – по заказу погрешность длины кабельного вывода ±3% |
||
Тип спая |
неизолированный |
||
Тепловая инерция |
≤ 10 с |
||
Материал корпуса датчика |
нержавеющая сталь |
||
Провод | ПТНГЭ-А, многожильный | ||
Сечение провода | 2×0,2 мм² | ||
Наружные размеры провода |
2,5×3,5 мм |
||
Степень защиты |
IP54 |

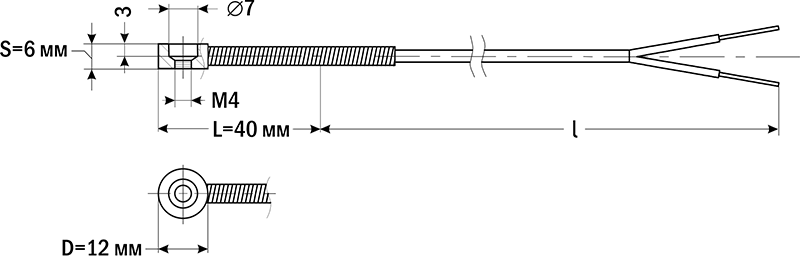

Габаритные размеры |
Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица):
Класс допуска |
1 |
2 |
||
Тип | Диапазон измерения | Допустимые отклонения | Диапазон измерения |
Допустимые отклонения |
ХА (К) |
−40...+375°С |
±1,5°С |
−40...+333°С |
±2,5°С |
+375...+1000°С |
±0,004Т |
+333...+1300°С |
±0,0075Т |
|
ХК (L) |
– | – |
−40...+360°С |
±2,5°С |
– | – |
+360...+800°С |
±(0,7°С+0,005T) |
|
ЖК (J) |
−40...+375°С |
±1,5°С |
−40...+333°С |
±2,5°С |
+375...+750°С |
±0,004Т |
+333...+900°С |
±0,0075Т |
|
НН (N) |
−40...+375°С |
±1,5°С |
−40...+333°С |
±2,5°С |
+375...+1000°С |
±0,004Т |
+333...+1300°С |
±0,0075Т |
|
ХКн (E) |
−40...+375°С |
±1,5°С |
−40...+333°С |
±2,5°С |
+375...+800°С |
±0,004Т |
+333...+990°С |
±0,0075Т |
|
МКн (Т) |
−40...+125°С |
±0,5°С |
−40...+135°С |
±1,0°С |
+125...+350°С |
±0,004Т |
+135...+350°С |
±0,0075Т |
|
ПП (S) |
0...+1100°С |
±1,0°С |
0...+600°С |
±1,5°С |
+1100...+1600°С |
±(1,0+0,003(Т−1100)) |
+600...+1600°С |
±0,0025Т |
Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.
