Каталог находится в стадии наполнения.
Наличие и стоимость уточняйте у инженеров.

Термопара бескорпусная ТП-А-0188-025

Артикул:
Товар дня Успей купить
Розничная цена:
111 руб.
111 руб.
экономия0 руб.
шт
В корзину В корзине
Доставка
  • Идёт загрузка...
Описание
  • Номинальная статическая характеристика: ХА (К)
  • Диапазон измеряемых температур: −40...+400°С
  • Класс допуска: 2
  • Длина монтажной части: 1000 мм
  • Диаметр термоэлектрода: 0,25 мм
  • Сечение изоляции: 2,5×1,5 мм
  • Тип спая: неизолированный
  • Материал изоляции: стеклонить
Внимание! Все модификации, не представленные к заказу через сайт, но присутствующие в описании прибора, вы можете заказать у наших менеджеров.

  Принцип действия и конструкция:

Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.

Особенности:

  • Термопара является частичным аналогом дТП011

Монтаж:
Для  соединения  термопар  с  измерительными  приборами  используются компенсационные провода, например:
– ПТН-А;
– ПТНн-А;
– ПТНт-А;
– ПТНГт-А;
– ПТНЭ-А;
– ПТНГЭ-А.
При  подключении  проводов  необходимо  соблюдать  полярность:  «+»  жила  в красной трубке.
Рабочие условия эксплуатации:
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.

Рабочие условия эксплуатации:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная  влажность  не  более  80%  при  +35°С  и  более  низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.
Характеристики
Характеристики:
Параметр Значение
Номинальная статическая характеристика ХА (К)
Диапазон измерения температуры −40...+400°С
Класс допуска датчика
2
Допустимое отклонение
±3°С
Длина монтажной части (L)
1000 мм
Диаметр термоэлектрода (d)
0,25 мм
Сечение изоляции (а×b)
2,5×1,5 мм
Тип спая
неизолированный
Тепловая инерция
≤ 3 с
Материал изоляции
стеклонить
Степень защиты
IP00

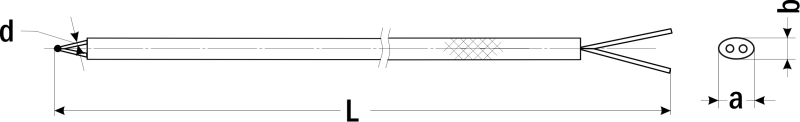

Габаритные размеры

Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица):

Класс допуска 1
2
Тип Диапазон измерения Допустимые отклонения Диапазон измерения Допустимые
отклонения
ХА (К)
−40...+375°С
±1,5°С
−40...+333°С
±2,5°С
+375...+1000°С
±0,004Т
+333...+1300°С
±0,0075Т
ХК (L)
 – −40...+360°С
±2,5°С
+360...+800°С
±(0,7°С+0,005T)
ЖК (J)
−40...+375°С
±1,5°С
−40...+333°С
±2,5°С
+375...+750°С
±0,004Т
+333...+900°С
±0,0075Т
НН (N)
−40...+375°С
±1,5°С
−40...+333°С
±2,5°С
+375...+1000°С
±0,004Т
+333...+1300°С
±0,0075Т
ХКн (E)
−40...+375°С
±1,5°С
−40...+333°С
±2,5°С
+375...+800°С
±0,004Т
+333...+990°С
±0,0075Т
МКн (Т)
−40...+125°С
±0,5°С
−40...+135°С
±1,0°С
+125...+350°С
±0,004Т
+135...+350°С
±0,0075Т
ПП (S)
0...+1100°С
±1,0°С
0...+600°С
±1,5°С
+1100...+1600°С
±(1,0+0,003(Т−1100))
+600...+1600°С
±0,0025Т

Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.
