Термопара ТП-А-4011-1

Термопара предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика, а также твердых тел — нагревательных поверхностей и плит, нагревательных элементов и т.д.
Прежнее название термопары ТП-А-4011-1: ТП-А-2488-4

Принцип действия и конструкция:
Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.

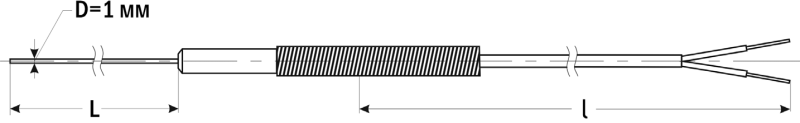

Термопара ТП-А-4011-1 изготавливается на основе гибкого кабеля в стальной оболочке с минеральной изоляцией.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +400°С.
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +300°С.

Особенности:

• Возможность изгиба (вплоть до сворачивания в петлю) и монтажа в труднодоступных местах
• Датчик может навиваться на цилиндр радиусом, равным пятикратному диаметру D, без изменения технических характеристик
• Запрещается изгиб на расстоянии менее 60 мм от рабочего конца датчика
• Низкий показатель тепловой инерции ≤ 0,3 с (изолированный спай) для измерения температуры быстропротекающих процессов
• Кабельный вывод конструктивно усилен пружиной, защищающей провод от излома (модели с проводом ПТНГЭ-А)
• Термопара является неполным аналогом дТП454, ТХК-0583


Монтаж:
Для соединения термопар с измерительными приборами используются компенсационные провода, например:
– ПТН-А;
– ПТНн-А;
– ПТНт-А;
– ПТНГт-А;
– ПТНЭ-А;
– ПТНГЭ-А;
– ПТНЭк-А;
– ПТНГЭк-А.
При подключении проводов необходимо соблюдать полярность

Полярность	ХА(К)	ХК (L)	ЖК (J)	НН (N)	ХКн (E)	МКн (Т)
«+»	красная жила (хромель)	красная жила (хромель)	красная жила (железо)	красная жила (нихросил)	красная жила (хромель)	красная жила (медь)
«−»	зеленая жила (алюмель)	оранжевая жила (копель)	синяя жила (константан)	белая жила (нисил)	черная жила (константан)	коричневая жила (константан)

Показатели надежности и условия эксплуатации:
– вероятность безотказной работы — не менее 0,95 за 40 000 ч;
– средний срок службы — не менее 10 лет;
– гарантийный срок эксплуатации — 5 лет.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.
