Термопара ТП-А-1011

Термопара предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика, а также твердых тел — нагревательных поверхностей и плит, нагревательных элементов и т.д.
Прежнее название термопары ТП-А-1011: ТП-А-0198
Принцип действия и конструкция:

Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.

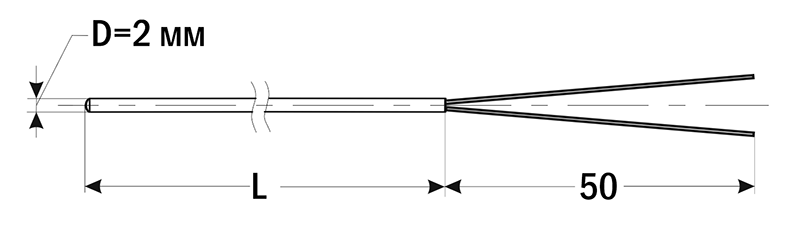

Термопара ТП-А-1011 изготавливается на основе гибкого кабеля в оболочке Inconel 600 с минеральной изоляцией.

Особенности:

• Возможность изгиба (вплоть до сворачивания в петлю) и монтажа в труднодоступных местах
• Датчик может навиваться на цилиндр радиусом, равным пятикратному диаметру D, без изменения технических характеристик
• Запрещается изгиб на расстоянии менее 60 мм от рабочего конца датчика
• Низкий показатель тепловой инерции ≤ 0,5 с для измерения температуры быстропротекающих процессов
• Термопара является неполным аналогом дТП374

Монтаж:

Для соединения термопар с измерительными приборами используются компенсационные провода, например:

• ПТН-А;
• ПТНн-А;
• ПТНт-А;
• ПТНГт-А;
• ПТНЭ-А;
• ПТНГЭ-А;
• ПТНЭк-А;


• ПТНГЭк-А.



Для монтажа термопары на объект измерения температуры в резьбовое отверстие можно использовать врезной штуцер, например, ШВ-А соответствующего внутреннего диаметра и внешней резьбы, который позволяет как задать нужную длину погружной части, так и герметизировать место установки термодатчика до давления 7,2 МПа и температуры +700°СПоказатели надежности и условия эксплуатации:

Показатели надежности термопар при соблюдении условий эксплуатации в рабочем диапазоне температур:

• вероятность безотказной работы — не менее 0,95 за 40 000 ч;
• средний срок службы — не менее 10 лет;
• гарантийный срок эксплуатации — 5 лет.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.Рабочие условия эксплуатации:

• помещения с нерегулируемыми климатическими условиями и (или) навесы;
• относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
• атмосферное давление от 84 до 106,7 кПа.
