Термопара бескорпусная ТП-А-1001-0,5

Термопара предназначена для измерения температуры газообразных сред, не содержащих веществ, вступающих во взаимодействие с материалом термопар, а также твердых тел — нагревательных поверхностей и плит, нагревательных элементов и т.д.
Прежнее название термопары ТП-А-1001-0,5: ТП-А-0188-05

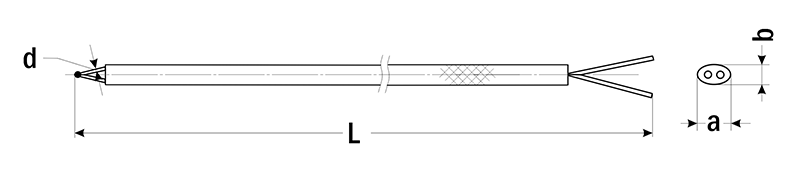

Принцип действия и конструкция:

Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.

Особенности:

• Термопара является аналогом дТП011


Монтаж:
Для  соединения  термопар  с  измерительными  приборами  используются компенсационные провода, например:
– ПТН-А;
– ПТНн-А;
– ПТНт-А;
– ПТНГт-А;
– ПТНЭ-А;
– ПТНГЭ-А;
– ПТНЭк-А;
– ПТНГЭк-А.
При  подключении  проводов  необходимо  соблюдать  полярность:  «+»  жила  в красной трубке.
Рабочие условия эксплуатации:
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная  влажность  не  более  80%  при  +35°С  и  более  низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.
