Термопара ТП-А-4501

Термопара предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика, а также твердых тел — нагревательных поверхностей и плит, нагревательных элементов и т.д.
Прежнее название термопары ТП-А-4501: ТП-А-2488-3

Принцип действия и конструкция:

Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +400°С.
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +300°С.

Особенности:

• Штуцер со стандартной метрической резьбой М8×1 позволяет легко монтировать термопару в стандартное резьбовое отверстие в объекте измерения температуры

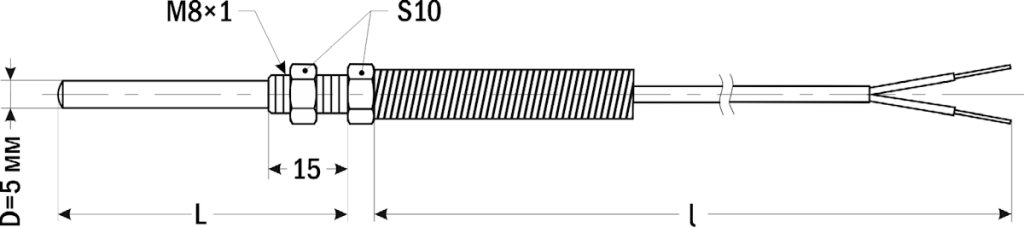

• Благодаря дополнительной гайке термопару можно закрепить на перегородке толщиной до 12 мм в отверстие без резьбы (см. рисунок)
• Кабельный вывод конструктивно усилен пружиной, защищающей провод от излома
• Термопара является неполным аналогом дТП054

Монтаж:

Для соединения термопар с измерительными приборами используются компенсационные провода, например:

– ПТН-А;
– ПТНн-А;
– ПТНт-А;
– ПТНГт-А;
– ПТНЭ-А;
– ПТНГЭ-А;– ПТНЭк-А;
– ПТНГЭк-А.

При подключении проводов необходимо соблюдать полярность.

Полярность	ХА (К)	ХК (L)	ЖК (J)	НН (N)	ХКн (E)	МКн (Т)
«+»	красная жила (хромель)	красная жила (хромель)	красная жила (железо)	красная жила (нихросил)	красная жила (хромель)	красная жила (медь)
«−»	зеленая/черная жила (алюмель)	оранжевая жила (копель)	синяя жила (константан)	белая жила (нисил)	черная жила (константан)	коричневая жила (константан)

Показатели надежности и условия эксплуатации:

Показатели надежности термопар при соблюдении условий эксплуатации в рабочем диапазоне температур:

• вероятность безотказной работы — не менее 0,95 за 16 000 ч;
• средний срок службы — не менее 4 лет;
• гарантийный срок эксплуатации — 2 года.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа N2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:

• помещения с нерегулируемыми климатическими условиями и (или) навесы;
• относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
• атмосферное давление от 84 до 106,7 кПа.
