Датчик температуры NTC 0188-2

Датчик предназначен для измерения температуры в системах управления отоплением, вентиляцией и кондиционированием, подключается к термостатам и терморегуляторам, например, ARCOM-D2.

• Диапазон измеряемых температур: −50...+105°С
• Тип: NTC 100k ±1% 3950
• Сопротивление при +25°С: 100 кОм

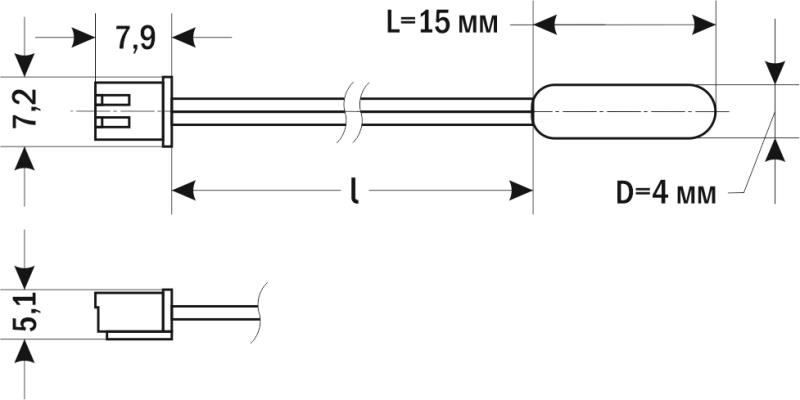

• Длина монтажной части: 15 мм
• Диаметр монтажной части: 4 мм
• Длина кабельного вывода: 490 мм – стандарт, до 100 000 мм – по заказу
• Подключение: коннектор 2pin

Принцип действия:

NTC-датчик (термистор, терморезистор, термометр сопротивления) – это полупроводниковый прибор, электрическое сопротивление которого изменяется в зависимости от температуры. NТС датчики имеют отрицательный температурный коэффициент сопротивления (ТКС) (Negative Temperature Coefficient – отрицательный температурный коэффициент), т.е. сопротивление уменьшается при увеличении температуры и увеличивается при ее уменьшении.

Особенности:

• Высокая чувствительность
• Влагозащищенный
• Низкая стоимость по сравнению с термосопротивлениями
• Увеличение длины кабельного вывода до 100 м методом пайки стандартным двужильным медным проводом (например, ШВВП 2×0,7 мм²) практически не влияет на точность измерений


Монтаж:

На датчики NTC внешние электромагнитные поля оказывают гораздо более слабое воздействие, чем на обычные термосопротивления. Однако в случае очень сильных электромагнитных полей при монтаже NТС-датчиков провода от места установки самого датчика до регулятора желательно прокладывать на максимально возможном удалении от источников помех. Если конструкция установки не позволяет этого сделать, то уменьшить влияние внешнего электромагнитного поля позволяет экранирование измерительного провода и последующее заземление экрана.
