Термостат капиллярный ДР-Т-5

Артикул:
Товар дня Успей купить
Розничная цена:
405 руб.
405 руб.
экономия0 руб.
шт
В корзину В корзине
Доставка
  • Идёт загрузка...
Описание
Термостат ДР-Т-5 с переключающим контактом предназначен для автоматического поддержания температуры жидких или газообразных сред, неагрессивных к материалу термобаллона. Может использоваться для управления исполнительными устройствами (калориферами, приборами нагрева, теплообменниками, вентиляторами и т.д.), а также для включения сигнальных устройств.
Принцип работы основан на свойстве объемного температурного расширения. Чувствительным элементом является термобаллон из нержавеющей стали. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется, и через капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и передает усилие на контактную группу, замыкается группа контактов, работающая на охлаждение. Когда температура среды понижается, жидкость в баллоне термостата остывает, сильфон уменьшается, давление с контакта пропадает, замыкается другая группа контактов, работающая на нагрев. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.

  • Диапазоны регулирования температуры: −35...+35°С, 0...+40°С, +30...+85°С, +30...+110°С, +50...+200°С, +50...+320°С
  • Дифференциал: ±5..12°С (в зависимости от модели)
  • Работа на нагрев или охлаждение в зависимости от способа подключения
  • Реле: ~16 А, 220 В — нагрев и охлаждение (для активной нагрузки)
  • Материал термобаллона: нержавеющая сталь
  • Монтаж: в щит
Особенности:
  • Установка температуры при помощи поворотной шкалы
  • Не требует питания
  • Ламели для подключения в комплекте
Характеристики
Характеристики:
Параметр Значение
Диапазоны регулирования температуры −35...+35°С 0...+40°С
+30...+85°С
+30...+110°С
+50...+200°С +50...+320°С
Дифференциал ±5°С
±6°С
±12°С
Коммутационная способность реле ~16 (5*) А, 220 В (нагрев и охлаждение)
Механическая износостойкость, циклов ≥ 105
Сопротивление контактов ≤ 50 мОм
Сопротивление изоляции при испытании напряжением 500 В ≥ 100 МОм
Монтаж В щит
Габаритные размеры измерительного блока 62×51×51 мм
Длина капилляра (Lc)
870 мм
Длина термобаллона (Lb)
110 мм
120 мм
85 мм
60 мм 125 мм
Диаметр термобаллона (Db)
6 мм
3 мм
Вес
83 г
82 г
84 г
79 г 82 г
* для индуктивной нагрузки

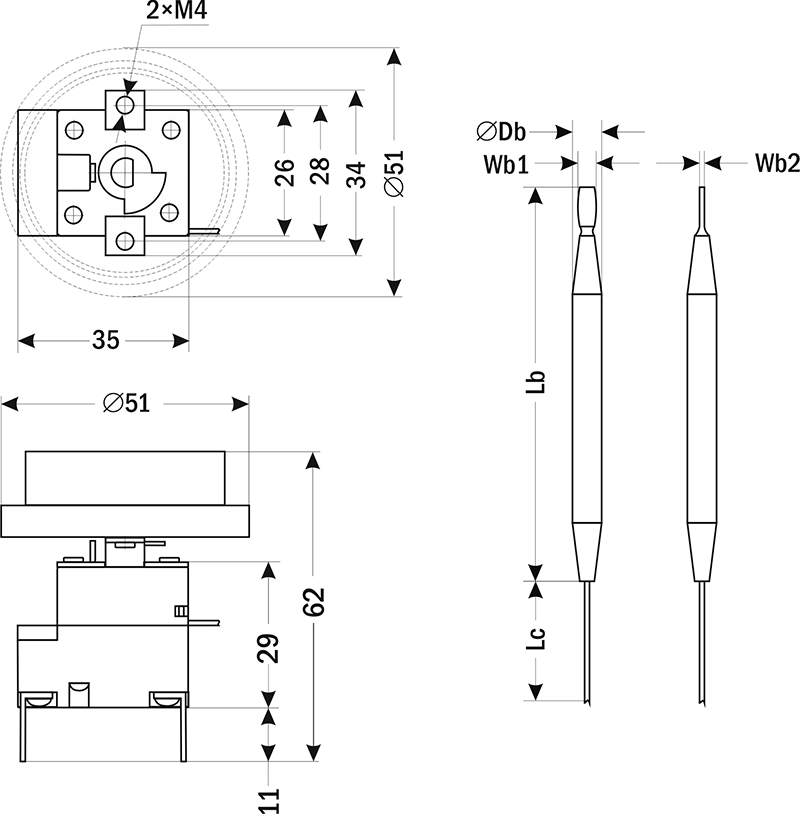

Габаритные размеры
Размер, мм −35...+35°С 0...+40°С +30...+85°С +30...+110°С +50...+200°С +50...+320°С
Lc 870 870 870 870 870 870
Lb 110 120 85 85 60 125
Db 6 6 6 6 6 3
Wb1 3,5 3,5 4 4 3,5 2,5
Wb2 1,5 1,5 1,5 1,5 1 1
