Датчик температуры NTC 0188-2-K

Артикул:
Товар дня Успей купить
Розничная цена:
218 руб.
218 руб.
экономия0 руб.
шт
В корзину В корзине
Доставка
  • Идёт загрузка...
Описание
Датчик предназначен для измерения температуры в системах управления отоплением, вентиляцией и кондиционированием, подключается к термостатам и терморегуляторам, например ARCOM-N37ARCOM-N48ART-D2ТРМ-900RTC 70F.
Принцип действия:
NTC-датчик (термистор, терморезистор, термометр сопротивления) – это полупроводниковый прибор, электрическое сопротивление которого изменяется в зависимости от температуры. NТС-датчики имеют отрицательный температурный коэффициент сопротивления (ТКС) (Negative Temperature Coefficient – отрицательный температурный коэффициент), т.е. сопротивление уменьшается при увеличении температуры и увеличивается при ее уменьшении.

  • Диапазон измеряемых температур: −40...+125°С
  • Тип: NTC 10k ±1% 3950
  • Сопротивление при +25°С: 10 кОм
  • Длина монтажной части: 10 мм
  • Диаметр монтажной части: 2 мм
  • Длина кабельного вывода: 140 мм – стандарт, до 100 000 мм – по заказу
  • Подключение: винтовые клеммы
Принцип действия:

NTC-датчик (термистор, терморезистор, термометр сопротивления) – это полупроводниковый прибор, электрическое сопротивление которого изменяется в зависимости от температуры. NТС-датчики имеют отрицательный температурный коэффициент сопротивления (ТКС) (Negative Temperature Coefficient – отрицательный температурный коэффициент), т.е. сопротивление уменьшается при увеличении температуры и увеличивается при ее уменьшении.

Особенности:
  • Высокая чувствительность
  • Влагозащищенный
  • Низкая стоимость по сравнению с термосопротивлениями
  • Оптимален для установки в арматуру от термодатчиков (см. фото)
  • Увеличение длины кабельного вывода до 100 м методом пайки стандартным двужильным медным проводом (например, ШВВП 2×0,7 мм²) практически не влияет на точность измерений
Монтаж:

На датчики NTC внешние электромагнитные поля оказывают гораздо более слабое воздействие, чем на обычные термосопротивления. Однако в случае очень сильных электромагнитных полей при монтаже NТС-датчиков провода от места установки самого датчика до регулятора желательно прокладывать на максимально возможном удалении от источников помех. Если конструкция установки не позволяет этого сделать, то уменьшить влияние внешнего электромагнитного поля позволяет экранирование измерительного провода и последующее заземление экрана.

Характеристики
Характеристики:
Параметр Значение
Диапазон измерения температуры
−40...+125°С
Погрешность
±1%
Тип
NTC 10k ±1% 3950
Сопротивление при +25°С
10 кОм
Изменение сопротивления
0,18...97 кОм
(0,18 кОм соответствует верхнему пределу диапазона измерения температуры: +125°С, 97 кОм – нижнему: −40°С)
Длина монтажной части (L)
10 мм
Диаметр монтажной части (D)
2 мм
Длина кабельного вывода (l)
140 мм – стандарт
до 100 000 мм – по заказу
Схема подключения
2-проводная
Подключение
винтовые клеммы
Материал монтажной части
эпоксидная смола
Степень защиты
IP68

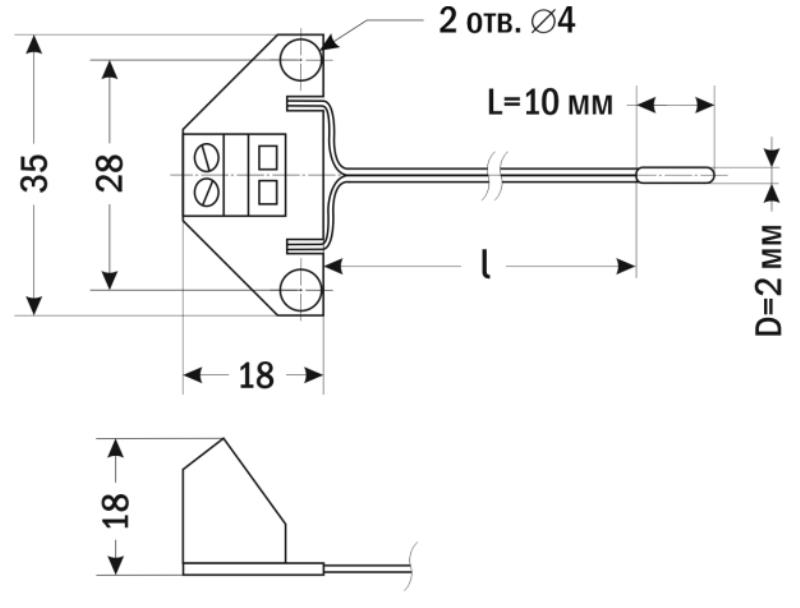

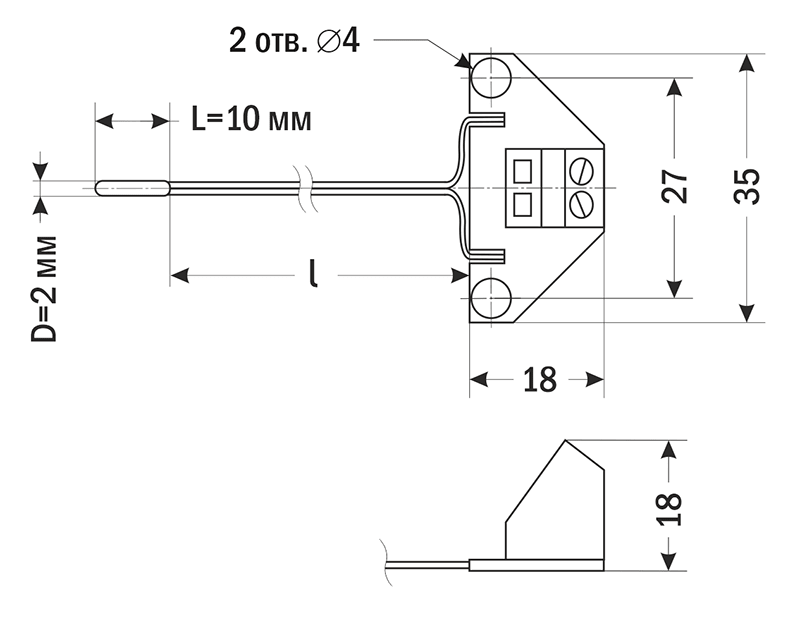

Габаритные размеры
