Датчик температуры NTC 1388-5-P

Артикул:
Товар дня Успей купить
Розничная цена:
132 руб.
132 руб.
экономия0 руб.
шт
В корзину В корзине
Доставка
  • Идёт загрузка...
Описание
Датчик предназначен для измерения температуры в системах управления отоплением, вентиляцией и кондиционированием, подключается к термостатам и терморегуляторам, например ARCOM-N37ARCOM-N48ART-D2ТРМ-900RTC 70F.
  • Диапазоны измеряемых температур: −20...+150°C
  • Тип: NTC 10k ±1% 3950
  • Сопротивление при +25°С: 10 кОм
  • Длина монтажной части: 24 мм
  • Диаметр монтажной части: 5 мм
  • Длина кабельного вывода: 1000 мм – стандарт, до 100 000 мм – по заказу
  • Подключение: коннектор 2pin
  • Материал корпуса датчика: нержавеющая сталь
  • Кольцевой наконечник с отверстием ∅ 4 мм для фиксации датчика на плоскости

Принцип действия:

NTC-датчик (термистор, терморезистор, термометр сопротивления) – это полупроводниковый прибор, электрическое сопротивление которого изменяется в зависимости от температуры. NТС-датчики имеют отрицательный температурный коэффициент сопротивления (ТКС) (Negative Temperature Coefficient – отрицательный температурный коэффициент), т.е. сопротивление уменьшается при увеличении температуры и увеличивается при ее уменьшении.

Особенности:
  • Кольцевой наконечник с отверстием ∅ 4 мм для фиксации датчика на плоскости
  • Высокая чувствительность
  • Влагозащищенный
  • Низкая стоимость по сравнению с термосопротивлениями
  • Увеличение длины кабельного вывода до 100 м методом пайки стандартным двужильным медным проводом (например, ШВВП 2×0,7 мм²) практически не влияет на точность измерений

Монтаж:

На датчики NTC внешние электромагнитные поля оказывают гораздо более слабое воздействие, чем на обычные термосопротивления. Однако в случае очень сильных электромагнитных полей при монтаже NТС-датчиков провода от места установки самого датчика до регулятора желательно прокладывать на максимально возможном удалении от источников помех. Если конструкция установки не позволяет этого сделать, то уменьшить влияние внешнего электромагнитного поля позволяет экранирование измерительного провода и последующее заземление экрана.

Характеристики
Характеристики:
Параметр Значение
Диапазон измеряемых температур −20...+150°С
Погрешность ±1%
Тип NTC 10k ±1% 3950
Сопротивление при +25°С 10 кОм
Изменение сопротивления 0,18...97 кОм
(0,18 кОм соответствует верхнему пределу диапазона измерения температуры: +150°С, 97 кОм  – нижнему: −20°С)
Длина монтажной части (L) 24 мм
Диаметр монтажной части (D) 5 мм
Длина кабельного вывода (l)
1000 мм – стандарт
до 100 000 мм – по заказу
Схема подключения
2-проводная
Подключение
коннектор 2pin
Материал корпуса датчика
нержавеющая сталь
Степень защиты IP68

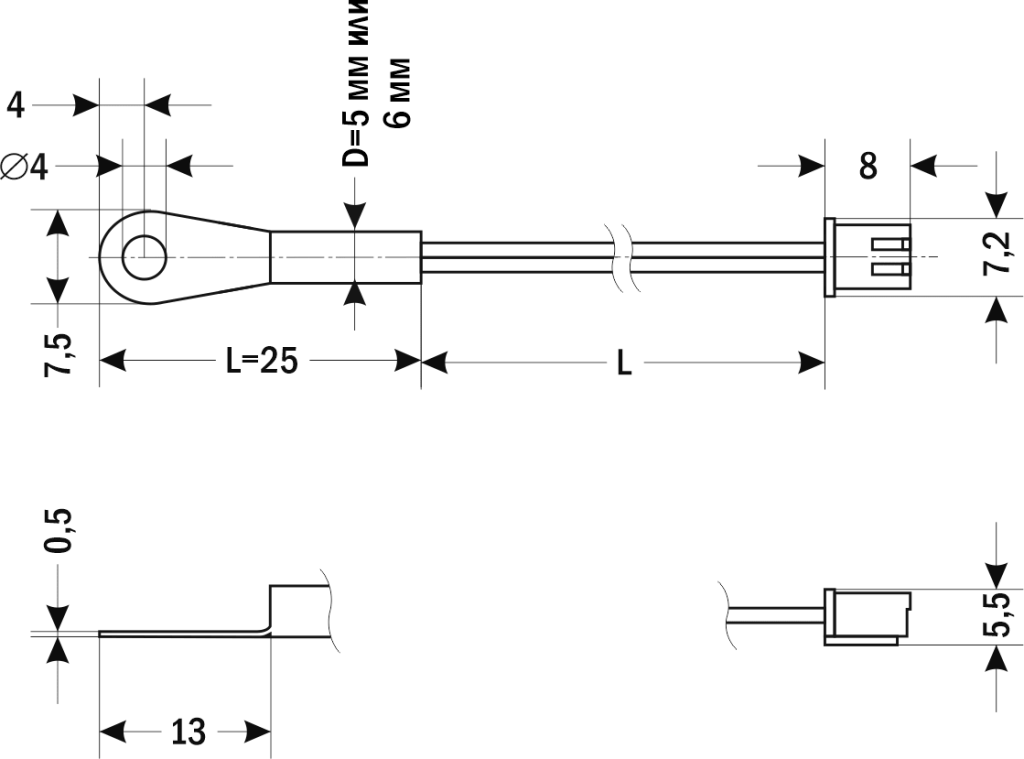

Габаритные размеры


Версия: 2021-04-25-ШАР
