Реле потока лепестковое ДР-П-32
Товар дня
Успей купить
Розничная цена:
6 078 руб.
6 078 руб.
экономия0 руб.
Доставка
- Идёт загрузка...
Описание
Лепестковое реле потока предназначено для контроля потока неагрессивных жидкостей, таких как вода, этиленгликоль и др. Прибор устанавливается в тройник трубопровода.
Данное устройство применяется для определения наличия или отсутствия потока жидкости и управления исполнительным механизмом в различных системах автоматики, например, для защиты насосов от «сухого» хода, в цепях аварийно-предупредительной сигнализации, в системах охлаждения жидкостей, жидкостных насосах, конденсаторах, системах горячего водоснабжения и других типах промышленного оборудования.
Особенности:
Чувствительным элементом лепесткового реле является лепесток. Поток жидкости отклоняет лепесток, изменяя положение пружины. Перемещение пружины воздействует на реле, при этом замыкается одна пара контактов, вторая пара контактов разомкнута. Когда поток жидкости становится меньше уставки отключения, лепесток благодаря перемещению пружины возвращается в начальное положение, при этом замкнутые до этого контакты размыкаются, одновременно замыкается вторая пара контактов.
Данное устройство применяется для определения наличия или отсутствия потока жидкости и управления исполнительным механизмом в различных системах автоматики, например, для защиты насосов от «сухого» хода, в цепях аварийно-предупредительной сигнализации, в системах охлаждения жидкостей, жидкостных насосах, конденсаторах, системах горячего водоснабжения и других типах промышленного оборудования.
- Рабочая среда: вода, этиленгликоль и другие неагрессивные жидкости
- Max. давление рабочей среды: 1МПа
- Температура рабочей среды: +1...+100°С
- Расход: 16...2800 л/мин
- Реле: ~8 А, 220 В, переключающий контакт
- Присоединение: K½", K¾", K1"
- Материал штуцера: нержавеющая сталь
- Степень пылевлагозащиты: IP65
Особенности:
- В комплекте 1...4 сменных лепестка из нержавеющей стали для труб диаметром от 1" до 8"
- Возможность оперативного укорачивания лепестка на необходимую длину
- Удобное изменение порога срабатывания реле поворотом настроечного винта
- Простой монтаж
Чувствительным элементом лепесткового реле является лепесток. Поток жидкости отклоняет лепесток, изменяя положение пружины. Перемещение пружины воздействует на реле, при этом замыкается одна пара контактов, вторая пара контактов разомкнута. Когда поток жидкости становится меньше уставки отключения, лепесток благодаря перемещению пружины возвращается в начальное положение, при этом замкнутые до этого контакты размыкаются, одновременно замыкается вторая пара контактов.
Характеристики
Характеристики:
Версия: 2021-07-19-КВА
| Параметр |
ДР-П-32-15 |
ДР-П-32-20 |
ДР-П-32-25 |
| Рабочая среда | Вода, этиленгликоль и другие неагрессивные жидкости | ||
|
Максимальное давление рабочей среды |
1 МПа | ||
| Температура рабочей среды | +1...+100°С | ||
| Температура эксплуатации | 0...+60°С | ||
| Расход | 16...2800 л/мин | ||
|
Реле |
~8 А, 220 В, переключающий контакт |
||
| Степень пылевлагозащиты | IP65 | ||
| Материал штуцера | Нерж. сталь | ||
| Материал лепестков | Нерж. сталь | ||
|
Резьба наружная |
K½" |
K¾" | K1" |
|
Размеры без лепестков (В×Ш×Г) |
148×115×60 мм |
||
|
Сменные лепестки (В×Ш) |
32×22 мм |
52×24 мм |
32×22 мм, 52×24 мм, 81,5×24 мм, 159,5×24 мм |
| Вес без лепестков |
528 г |
||

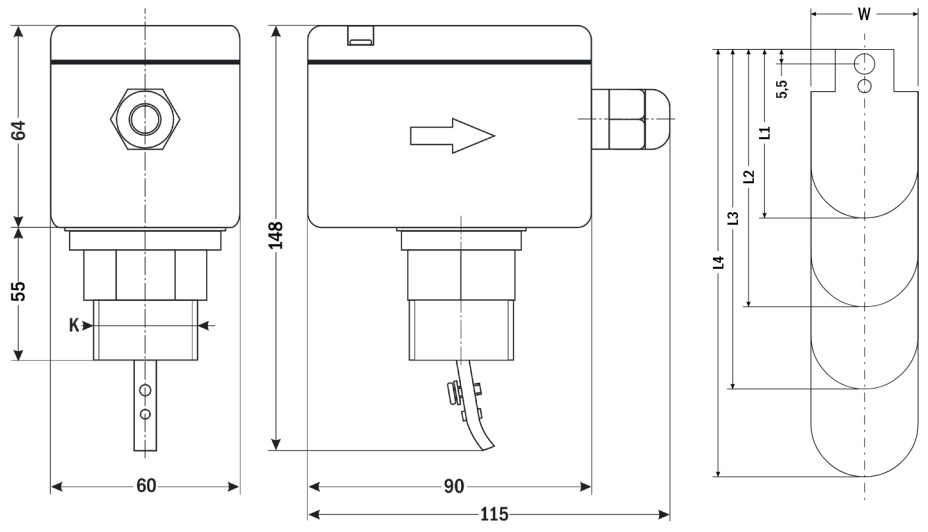

Габаритные размеры  |
|
Модель |
L1, мм |
L2, мм | L3, мм | L4, мм | W, мм | K |
|
ДР-П-32-15 |
32 |
– | – | – | 22 | K½" |
|
ДР-П-32-20 |
– | 52 | – | – | 24 | K¾" |
|
ДР-П-32-25 |
32 |
52 | 81,5 | 159,9 | 24 | K1" |
Версия: 2021-07-19-КВА
