Датчик-реле потока поршневой ДР-ПП-01

Артикул:

Описание Характеристики Документация

Товар дня Успей купить

Цена:

От 3 684 руб.

3 684 руб.

экономия 0 руб.

Выбрать конфигурацию

Модель: ДР-ПП-01-15 ДР-ПП-01-15 ДР-ПП-01-20 ДР-ПП-01-25 ДР-ПП-01-32 ДР-ПП-01-40 ДР-ПП-01-50

Срок поставки: Уточнять у инженеров Уточнять у инженеров

Присоед. резьба: внутр.G1/2" внутр.G1/2" внутр.G3/4" внутр.G1" внутр.G1 1/4" внутр.G1 1/2" внутр.G2"

Прибор для контроля потока воды через трубопровод, а также для управления исполнительными механизмами с целью защиты оборудования от «сухого хода»

Подробнее

Доставка

Идёт загрузка...

Описание

Датчик-реле потока поршневой ДР-ПП-01 предназначено для контроля потока воды через трубопровод, а также для управления исполнительными механизмами с целью защиты оборудования от «сухого хода». При наличии потока воды в трубопроводе датчик-реле подает сигнал на выводы.

Рабочая среда: вода и другие неагрессивные среды
Максимальное давление рабочей среды: 1,5 МПа
Температура рабочей среды: −10…+100°С
Расход: 3...80 л/мин
Коммутируемая мощность: 50 Вт
Присоединение: внутр. G½"…G2"
Длина провода: 410 мм
Материал: латунь
Монтажное положение: горизонтальное
Защита: IP55

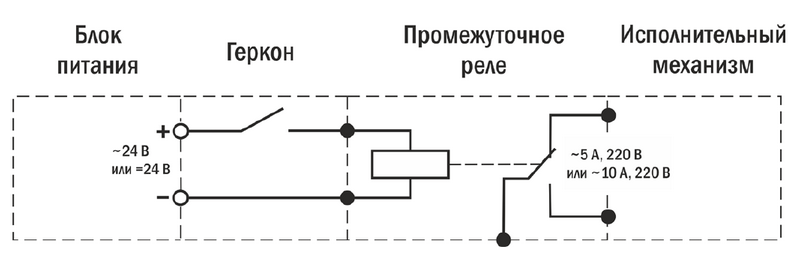

Принцип работы датчиков-реле основан на перемещении поршня внутри прибора. Поршень смещается под действием давления потока жидкости в трубе и замыкает контакты геркона. В случае отсутствия потока в трубе поршень возвращается в исходное положение под действием силы тяжести, что приводит к размыканию контактов. Направление движения потока должно соответствовать стрелке на корпусе датчика-реле.

Характеристики

Бренд: ARCOM Характеристики:

Параметр	Значение
Параметр	ДР-ПП-01-15	ДР-ПП-01-20	ДР-ПП-01-25	ДР-ПП-01-32	ДР-ПП-01-40	ДР-ПП-01-50
Рабочая среда	Вода и другие неагрессивные среды
Мах давление рабочей среды	1,5 МПа
Температура рабочей среды	−10...+110°С
Минимальный расход	3 л/мин
Максимальный расход	8 л/мин	12 л/мин	25 л/мин	30 л/мин	40 л/мин	80 л/мин
Мах коммутируемая мощность	50 Вт
Мах коммутируемый ток	=0,5 А (при =24 В)
Мах коммутируемое напряжение	=220 В
Степень защиты	IP55
Длина провода	410 мм
Материал	Латунь
Присоединение	внутр. G½"	внутр. G¾"	внутр. G1"	внутр. G1¼"	внутр. G1½"	внутр. G2"
Монтажное положение	Горизонтальное
Габаритные размеры	56×47×26 мм	65×52×32 мм	69×60×38 мм	93×78×49 мм	102×86×54 мм	120×105×68 мм
Вес	174 г	237 г	392 г	599 г	708 г	1300 г

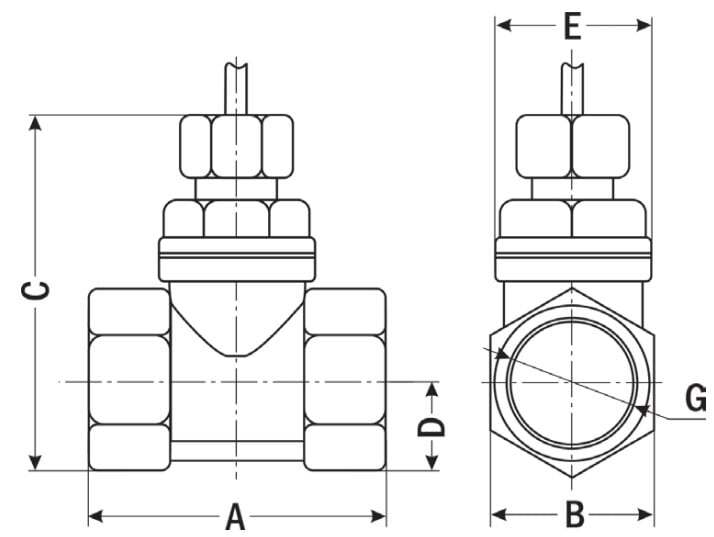

Габаритные размеры

Размеры, мм	ДР-ПП-01
Размеры, мм	-15	-20	-25	-32	-40	-50
A	47	52	60	78	86	105
B	26	32	38	49	54	68
C	56	65	69	93	102	120
D	15	18	22	28	30,5	38
∅ E	25	29	32	45	50	63
G	½"	¾"	1"	1¼"	1½"	2"
