Игольчатый кран на высокое давление 41 МПа КИР-14В

Кран игольчатый КИР-14В – это стальной кран высокого давления с игольчатым затвором, выдерживающий скачки давлений сред различной агрессивности при высоких температурах

Особенности:

• Ручное управление краном
• Плавное регулирование потока рабочей среды
• Материал уплотнения в штоке: PTFE
• Высокая герметичность
• Надежность и простота конструкции
• Удобство в эксплуатации и обслуживании
• Долгий срок службы

Область применения:
Кран игольчатый используется для оснащения трубных магистралей с жидкими и газообразными рабочими средами высокого уровня агрессивности и давления (химическая, пищевая, нефтеперерабатывающая и прочие виды промышленности). Широко применяется для присоединения аналитического и технологического оборудования (КИП). Является элементом современных систем кондиционирования и прочих инженерных коммуникаций. За счет простой конструкции запорного элемента и уплотнения металла по металлу игольчатый кран обеспечивает высокую герметичность даже при повышенных давлении и температуре.
Для защиты крана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
Следует учитывать:

• подача рабочей среды возможна только в одном осевом направлении
• большое гидравлическое сопротивление
• невозможность применения для вязких или сильно загрязненных сред


Принцип действия:

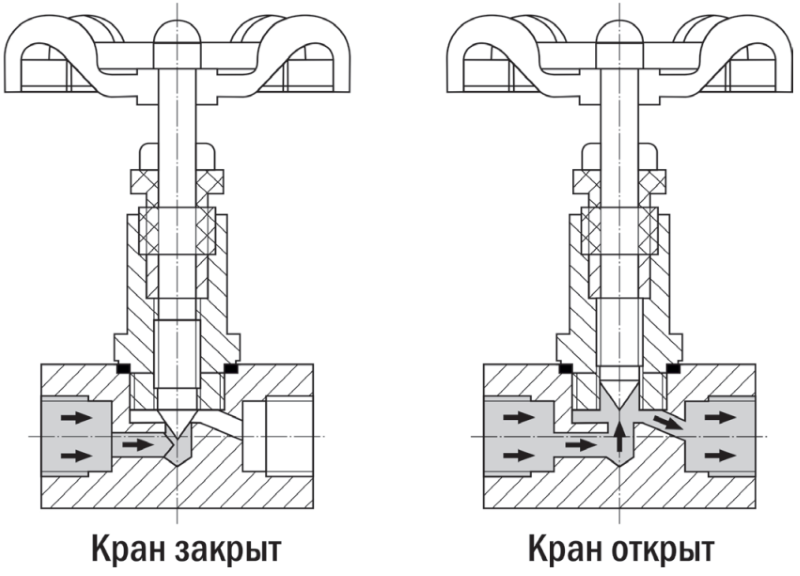

Игольчатый кран КИР-14В представляет собой конструкцию запорной арматуры, затвор которой выполнен в форме узкого конусного цилиндра. При вращении рукоятки крана шток плавно перемещается по седлу вниз, перекрывая поток. При вращении рукоятки крана в обратную сторону шток поднимается вверх, открывая проход для рабочей среды трубопровода. Благодаря конической форме затвора возможна плавная регулировка потока рабочей среды в трубопроводе.
