Описание

• Рабочая среда: жидкие и газообразные среды, хладагенты
• Диапазон рабочего давления: 0,02...4,5 МПа
• Максимальное давление: 3,5 МПа (кроме модели 3,8/4,5 МПа)
• Реле: ~6 А, 240 В
• Присоединение: внутренняя G7/16" или наружная G¼"
• Защита: IP65

ОСОБЕННОСТИ:

• Компактные размеры и малый вес

• Фиксированные уставки на включение и выключение

• Возможность использования с хладагентами как на воздушной, так и на водной основе

• Одна контактная группа на замыкание или размыкание

• Кабель 1 м

• Модификации прибора с резьбой G¼" совместимы с капиллярной трубкой ТСТ-900-7/16 (требуется переходник ПТСТ-G1/4-7/16)

Характеристики

Бренд: ARCOM Характеристики:

Параметр	Значение
Рабочая среда	Жидкие и газообразные среды, хладагенты
Максимальное давление	3,5 МПа (кроме модели 3,8/4,5 МПа)
Реле	~6 А, 240 В
Присоединение	Внутренняя G7/16" или наружная G¼"
Температура эксплуатации	−30...+80°С
Степень защиты	IP65
Габаритные размеры	∅ 23×41 мм
Длина кабеля	1 м
Вес	60 г

Модификации:

Давление вкл./выкл.	Состояние при 0 МПа	Описание
0,02/0,15 МПа	НЗ	Замыкается (вкл.) на 0,02 МПа, размыкается (выкл.) на 0,15 МПа
0,15/0,02 МПа	НО	Замыкается (вкл.) на 0,15 МПа, размыкается (выкл.) на 0,02 МПа
0,4/0,2 МПа	НО	Замыкается (вкл.) на 0,4 МПа, размыкается (выкл.) на 0,2 МПа
0,6/0,4 МПа	НО	Замыкается (вкл.) на 0,6 МПа, размыкается (выкл.) на 0,4 МПа
0,8/0,6 МПа	НО	Замыкается (вкл.) на 0,8 МПа, размыкается (выкл.) на 0,6 МПа
1,6/1,2 МПа	НО	Замыкается (вкл.) на 1,6 МПа, размыкается (выкл.) на 1,2 МПа
2/2,5 МПа	НЗ	Замыкается (вкл.) на 2 МПа, размыкается (выкл.) на 2,5 МПа
2,5/2 МПа	НО	Замыкается (вкл.) на 2,5 МПа, размыкается (выкл.) на 2 МПа
3,8/4,5 МПа	НЗ	Замыкается (вкл.) на 3,8 МПа, размыкается (выкл.) на 4,5 МПа
4,5/3,8 МПа	НО	Замыкается (вкл.) на 4,5 МПа, размыкается (выкл.) на 3,8 МПа

Габаритные размеры

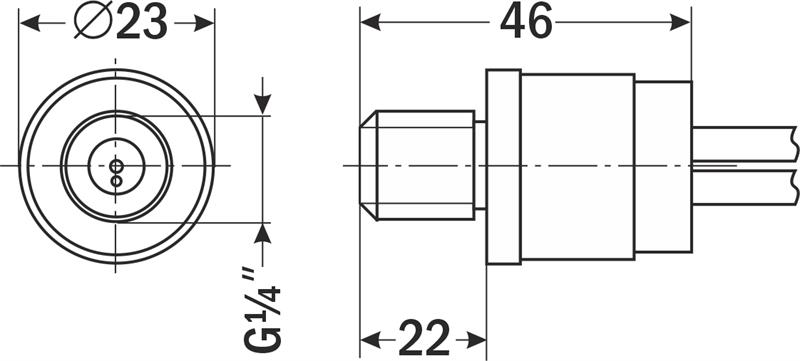

ДР-Д-Ф с наружной резьбой

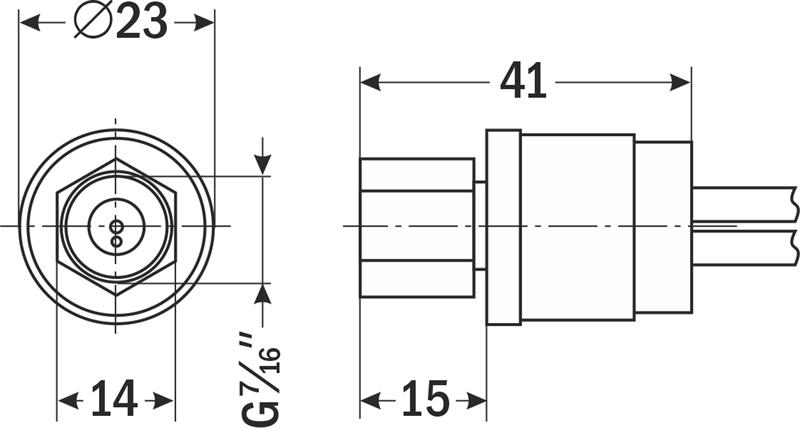

ДР-Д-Ф с внутренней резьбой

Версия: 2021-11-04-ШАР
