Кран шаровой с электроприводом КПР-3 предназначен для управления потоком рабочей среды в трубопроводе

• Рабочая среда: вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
• Температура рабочей среды: −20...+150°С
• Рабочее давление: 0,0…6,9 МПа
• Диаметр условного прохода: 15...80 мм
• Материал корпуса: нержавеющая сталь
• Материал уплотнения: PTFE
• Присоединение: резьбовое G½"...G3"
• Стандарт присоединения крана к приводу – ISO5211
• Модель электропривода: ЭПР3

Особенности:

• Угол полного поворота: 90°
• Долгий срок службы

Характеристики

Бренд: ARCOM Характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°C
Рабочее давление	0,0…6,9 МПа
Диаметр условного прохода	15...80 мм
Присоединение крана	Резьбовое G½"...G3"
Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР3

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-3-015 GSP	15	20	½"	9×9	580
КПР-3-020 GSP	20	38	¾"	9×9	640
КПР-3-025 GSP	25	69	1"	11×11	960
КПР-3-032 GSP	32	93	1¼"	11×11	1700
КПР-3-040 GSP	40	144	1½"	14×14	1950
КПР-3-050 GSP	50	229	2"	14×14	2560
КПР-3-065 GSP	65	404	2½"	17×17	5270
КПР-3-080 GSP	80	573	3"	17×17	7680

Расшифровка обозначения на примере крана КПР-3-015 XYZ:
КПР-3 – модель крана.
015 – Ду, мм (диаметр условного отверстия).
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE
Таблица выбора привода для крана КПР-3:

Модель крана	Посадочный размер, мм	Крутящий момент, Н·м	Модель привода
			Ручка ПРК2	Пневмоприводы		Электроприводы
				ППР1	ППР2	ЭПР1	ЭПР3
КПР-3-015	9×9	6	-020-09/129	-040*	-040*	-003*	-003*
КПР-3-020	9×9	8	-020-09/129	-040*	-040*	-003*	-003*
КПР-3-025	11×11	10	-032-11/147	-040	-040	-003	-003
КПР-3-032	11×11	18	-032-11/147	-052	-052	-003	-003
КПР-3-040	14×14	22	-050-14/183	-063	-063	-008	-008
КПР-3-050	14×14	30	-050-14/183	-063	-063	-008	-008
КПР-3-065	17×17	38	-080-17/241	-083	-083	-015	-015
КПР-3-080	17×17	59	-080-17/241	-083	-083	-015	-015
КПР-3-100	17×17	87	-100-17/293	-105	-105	-060	–

* Для установки потребуется монтажный комплект (приобретается отдельно):

• переходник ПП44-11/9 или ПП44-11/9-Н;
• переходник ПМКУ48-11/11-47;
• крепеж КМКУ-50.

Рекомендуется устанавливать на кран либо соответствующий ему тип привода ЭПР3 из таблицы, либо следующий за ним.
Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда-квадрат» ПП84, при необходимости в комбинации с переходником «квадрат-квадрат» ПП44.

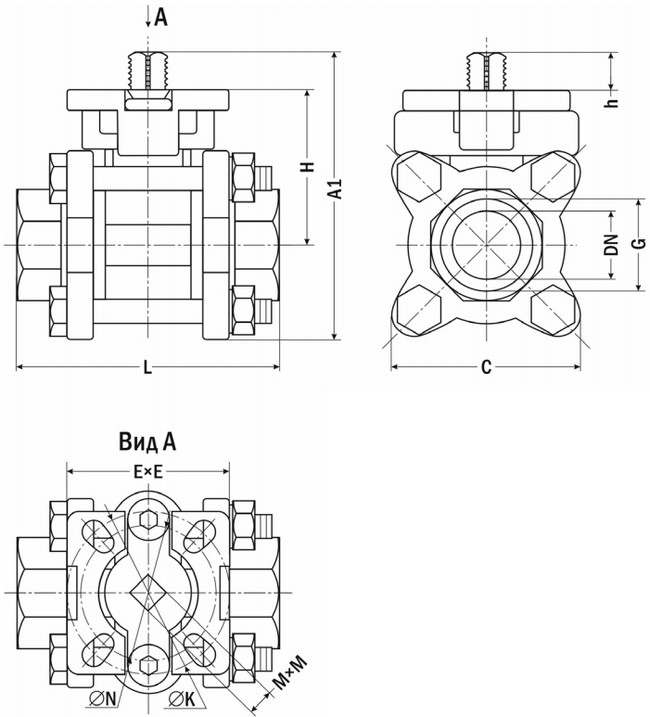

Габаритные размеры

Модель	Размеры, мм
	G	DN	A1	C	E×E	H	h	L	M×M	∅ N	∅ K
КПР-3-015	½"	15	74	56	44×44	39	10	75	9×9	36 (F03)	42 (F04)
КПР-3-020	¾"	20	83	56	44×44	43	14	70	9×9	36 (F03)	42 (F04)
КПР-3-025	1"	25	96	69	50×50	52	14	81	11×11	42 (F04)	50 (F05)
КПР-3-032	1¼"	32	114	72	50×50	67	12	98	11×11	42 (F04)	50 (F05)
КПР-3-040	1½"	40	130	82,5	68×68	72	18	111	14×14	50 (F05)	70 (F07)
КПР-3-050	2"	50	141	91	69×69	77	17	126	14×14	50 (F05)	70 (F07)
КПР-3-065	2½"	65	175	117	95×95	95	23	184	17×17	70 (F07)	102 (F10)
КПР-3-080	3"	80	204	144	96×96	110	30	203	17×17	70 (F07)	102 (F10)

Версия: 2022-04-25-ЛВС
